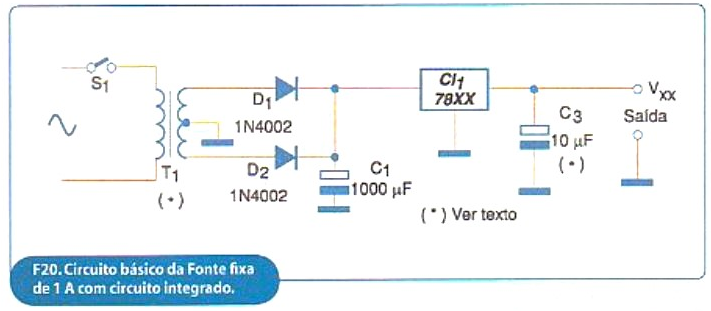

Reguladores de tensão de 5 a 15 V para correntes de 1 A podem ser obtidos com facilidade na forma de circuitos integrados. É o caso da série 78xx. Essa fonte pode fornecer de 5 a 15 V de tensão de saída conforme o Cl usado. O "xx" indica a tensão de saída. Por exemplo, o circuito integrado 7806 fornece uma tensão de 6 V. Na figura 20 observamos então a configuração básica para esta fonte.
Nota: Este artigo faz parte de um artigo completo com 10 fontes de alimentação publicado na revista Eletrônica Total 141 de 2020. Encontra-se no site com o código ART5475
Salientamos alguns fatos importantes em relação a esse circuito, e que podem ser de grande utilidade para o desenvolve- dor. Existem versões com sufixos "L", que são apresentadas em invólucros SOT-54 para correntes até 200 mA, que podem ser usadas nos casos em que desejamos menor corrente de saída.

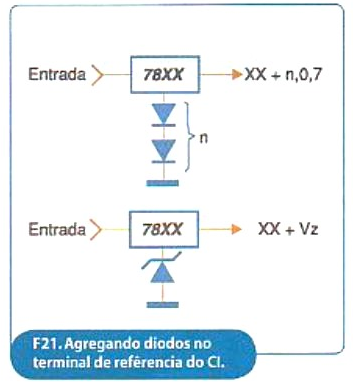

Os capacitores de desacoplamento de saída deverão ter valores menores em alguns casos, dependendo do sufixo do CI e do fabricante. É possível aumentar a tensão de saída de um Cl da série 78xx de duas formas. Uma delas consiste em se agregar diodos comuns ou diodos zener no terminal de referência, conforme ilustra a figura 21.

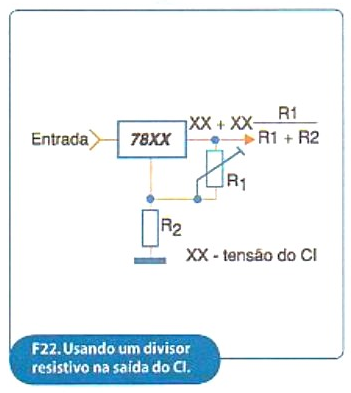

Nesse circuito, os diodos comuns, polarizados no sentido direto, somam 0,6 V ao diodo interno de referência, aumentando assim a tensão de saída. Outra forma de se aumentar a tensão de saída é usando um divisor resistivo, conforme mostra a figura 22.

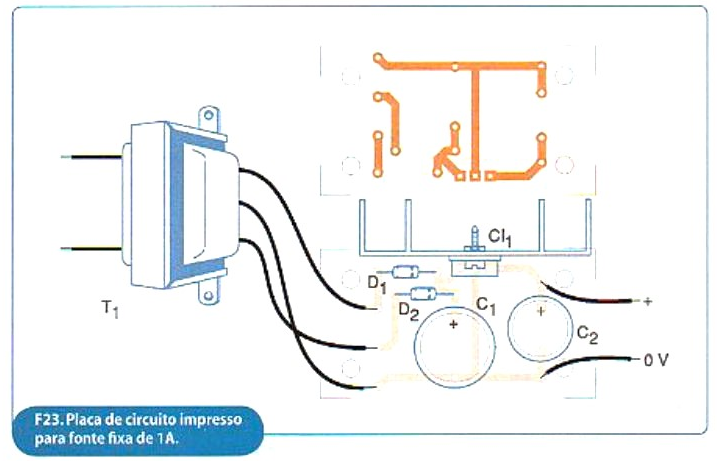

Na figura 23 apresentamos uma placa de circuito impresso para implementação desta fonte.

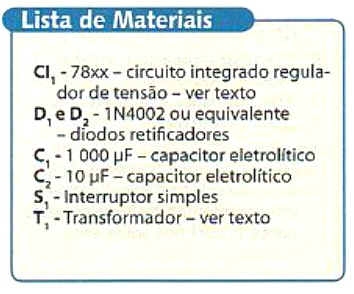

O circuito integrado regulador de tensão deve ser dotado de um radiador de calor. O transformador deve ter uma tensão de secundário pelo menos 2 V maior do que aquela que desejamos na saída, a qual é dada pelo regulador integrado usado. A corrente deve ir até 1 A de acordo com a que se pretende na saída.
A tensão de trabalho de C1 deve ser pelo menos 60% maior do que a tensão rms do secundário do transformador.
