Dependendo do transistor utilizado, esta fonte pode fornecer de 50 mA a 100 mA de corrente sob tensão de 3 ou 6 V, o que serve para alimentar pequenos aparelhos eletrônicos, tais como rádios de pilhas, calculadoras etc. A excelente filtragem impede que ocorram roncos nos rádios e outros pequenos aparelhos de som.
Nesta montagem você pode utilizar transistores PNP de sucata, obtendo com eles uma excelente regulagem da tensão de saída de sua fonte. Para tipos de pequena potência, como o 2SB175, OC74, 2SB54, a corrente máxima indicada é de 50 mA, mas para transistores maiores, como o AC128 ou AC188, você pode exigir até 100 mA sem problemas.
E claro que transistores modernos, como o BC557 ou BC558, podem ser usados nesta fonte que pode chegar aos 500 mA com o BD136, desde que ele seja montado em radiador de calor.
O diodo zener determina a tensão de saída. Para um zener de 400 mW x 3V6 teremos uma tensão de saída de 3V e para um zener de 400 mW x 6V6 teremos uma tensão de saída de 6V. Nos dois casos, o transformador tem enrolamento secundário de 6 + 6 V com 50 mA ou 100 mA de corrente.
Como esta corrente e baixa, o transformador tem reduzidas dimensões, podendo, juntamente com os demais componentes, ser instalado numa caixinha plástica de eliminador de pilhas.
O primário do transformador será escolhido de acordo com a tensão da rede, ou seja, 110 ou 220 V.
MONTAGEM

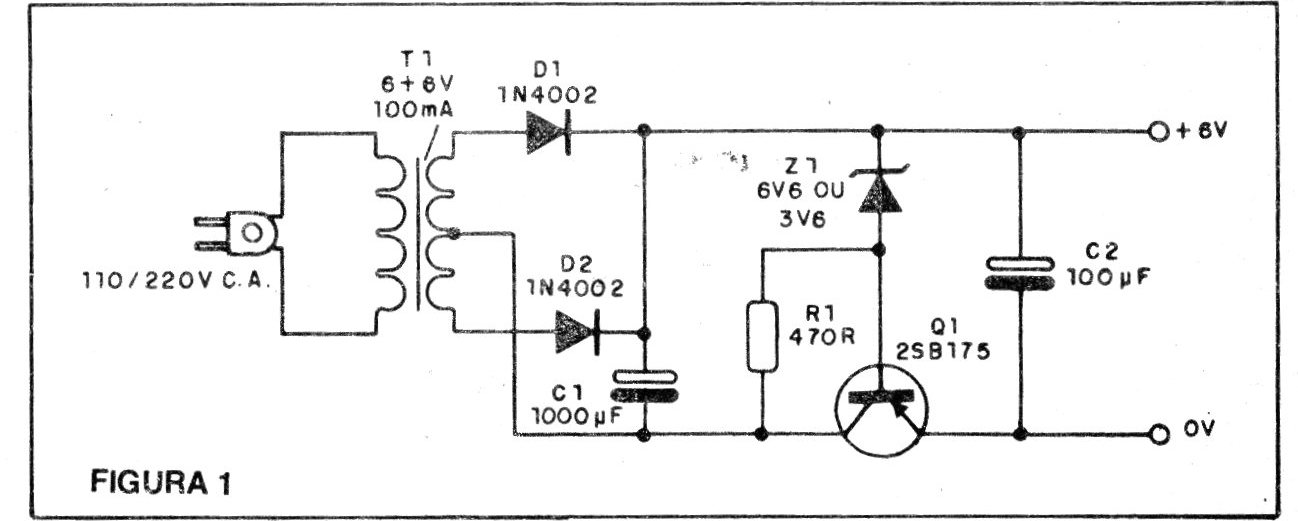

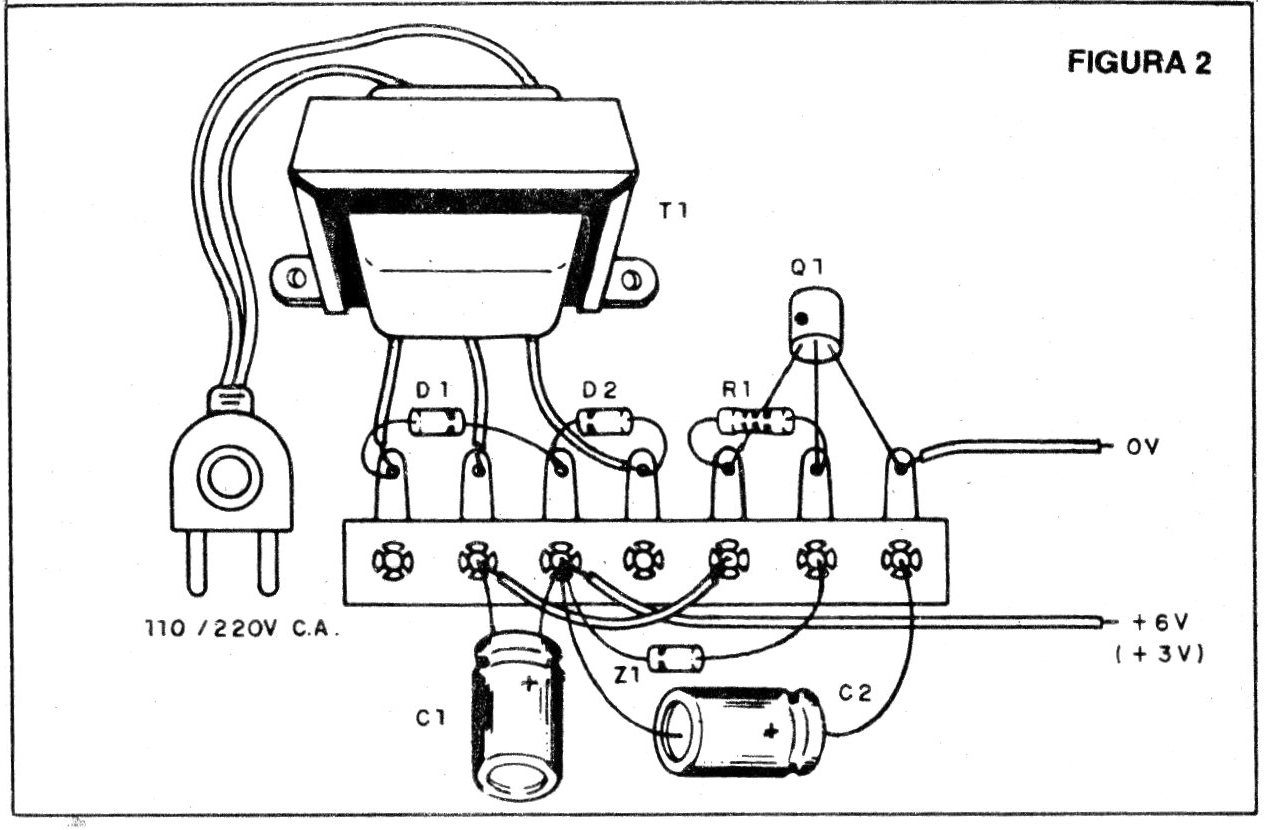

Na figura 1 damos o circuito completo da microfonte e na figura 2 o aspecto de sua montagem em ponte de terminais. Observe que o transistor tem seu coletor identificado por uma marca ou pinta.
O capacitor de filtro pode ser de 1 000 a 1 500 uF com tensão de isolamento de 16 V ou mais.
Os diodos retificadores podem ser os 1N4002 ou equivalentes de maior tensão, como o 1N4004, BY127 etc.
Observe a polaridade do diodo zener de 400 mW que será escolhido em função da tensão de saída. O eletrolítico de saída (C2 ) tem uma tensão de trabalho de 6 V ou mais.
O resistor é de 1/8 a ½ W com qualquer tolerância.
É importante observar a polaridade dos fios de saída, pois os aparelhos alimentados não admitem inversões.
PROVA E USO
Para provar, basta ligar a unidade à tomada e com ajuda de um multímetro medir a tensão de saída, que deve estar de acordo com o valor previsto, ou seja, 3 ou 6 V.
Verificado o funcionamento, é só fazer a ligação com plugue apropriado ao aparelho a ser alimentado. Tenha o máximo de cuidado em relação ao aparelho que vai ser alimentado, no que se refere à corrente que a fonte é capaz de fornecer.
LISTA DE MATERIAL
Q1 - qualquer transistor PNP de uso geral (2SB54, 2SB75, AC188, etc.)
D1, D2 - 1N4002 ou equivalente - diodos
Z1 - zener de 3V6 ou 6V6 x 400 mW
T1 - transformador com primário de acordo com a rede local e secundário de 6 + 6 Vx100 mA
C1 - 1 000,uF x 16 V- capacitor eletrolítico
C2 - 100,uF x 6 V - capacitor eletrolítico
R1 - 470 ohms - resistor (amarelo, violeta, marrom)
Diversos: cabo de alimentação, ponte de terminais, caixa para montagem, fios, solda etc.
