Um dos circuitos reguladores de tensão mais tradicionais, bastante antigo, mas ainda com uso frequente até mesmo em equipamentos fabricados atualmente, é o regulador de tensão "723".
Nota: Este artigo faz parte de um artigo completo com 10 fontes de alimentação publicado na revista Eletrônica Total 141 de 2020. Encontra-se no site com o código ART5475.
Se o leitor precisa de uma boa fonte regulada para a bancada, o circuito com o 723 é uma boa sugestão. Esse circuito integrado possui uma série de recursos que, com alguns componentes externos, permite a elaboração de eficientes fontes de alimentação numa ampla faixa de correntes e tensões.

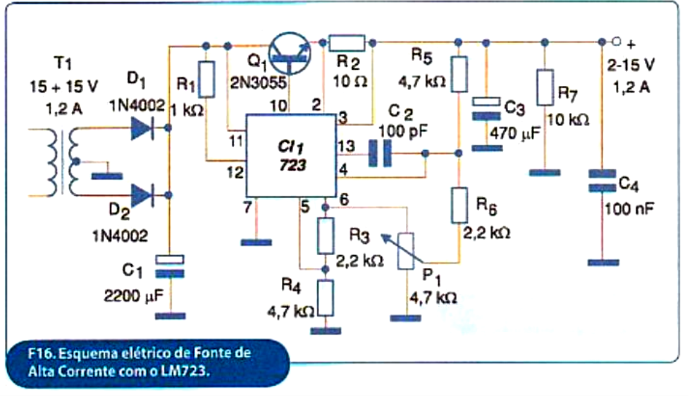

Na figura 16 temos uma fonte de alimentação típica de alta corrente empregando esse circuito integrado como base.
As características dessa fonte de alimentação são:
• Tensão de saída ajustável entre 2 e 15 V;
• Corrente máxima de saída: 1,2 A. Conforme podemos ver, o transistor 2N3055, que deve ser dotado de dissipador de calor, faz o controle da corrente principal, sendo a tensão fornecida como referência pelo circuito integrado 723.

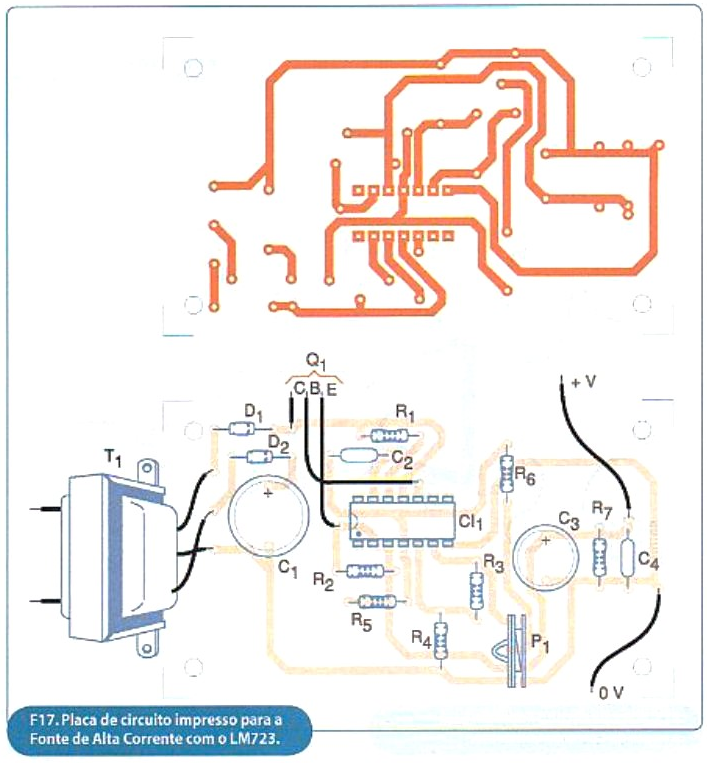

Na figura 17, observamos uma sugestão de placa de circuito impresso para a montagem dessa fonte de alimentação.

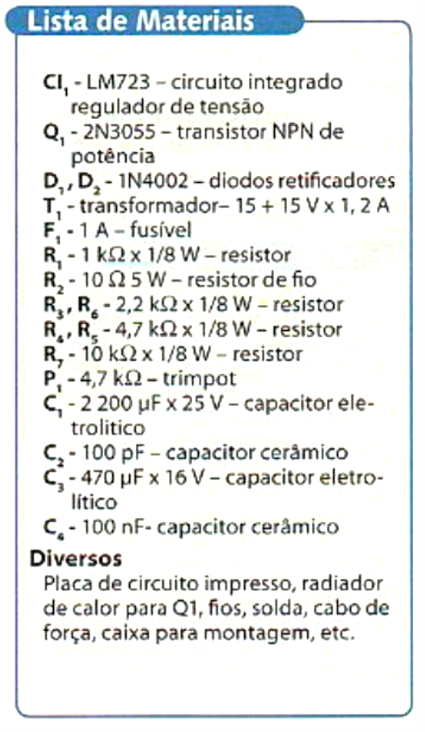

O secundário do transformador deve fornecer uma tensão de 15 + 15 V com 1,2 A e primário de acordo com a rede de energia. Para a filtragem, o capacitor C, deve ter uma tensão de trabalho de pelo menos 25 V.
