Uma solução de maior potência, empregando componentes discretos e que foi muito usada em equipamentos comerciais de décadas passadas, é a baseada no par complementar BD135/ BD136. Proporcionando excelente qualidade de som, ela foi adotada em muitos amplificadores comerciais pela sua facilidade de implementação e fidelidade.

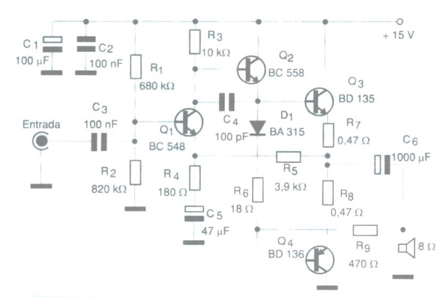

Se o leitor precisar de uma etapa de média potência para uma aplicação, e desejar uma solução analógica bastante tradicional, até mesmo didática, a configuração que apresentamos na figura 1 merece ser analisada.
A placa de circuito impresso para a montagem desse amplificador é mostrada na figura 2.
A alimentação pode ser feita com tensões de 12 a 15 V, e a corrente drenada estará em torno de 800 mA. Os transistores de saída devem ser montados em dissipadores de calor e um par complementar equivalente é o formado pelos transistores TIP28 e TIP29. Observe, entretanto, que a pinagem desses transistores não é a mesma dos BD.
O resistor R5 eventualmente, podem necessitar de pequenas alterações para se fixar a corrente de repouso, ganho e melhorar a simetria do sinal. O alto--falante deve ser de 8 ohms com pelo menos 10 cm de diâmetro, para se obter a melhor qualidade de som.
