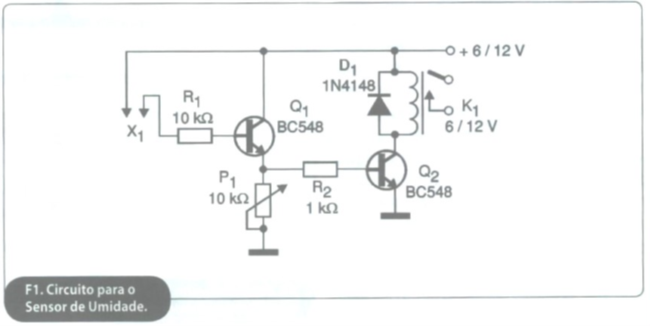

O circuito mostrado na figura 1 consiste numa ótima aplicação para painéis elétricos, com a possibilidade do sinal ser enviado para uma IHM (Interface Homem-Máquina) acionando sistemas de aviso e proteção. O tipo de sensor utilizado depende da aplicação.
Para detectar a presença direta de líquidos pode ser empregado como sensor um par de fios descascados. Quando o líquido tocar nos dois fios ao mesmo tempo, a queda da resistência irá polarizar os transistores no sentido de levar o relé ao disparo.
Outro tipo de sensor pode ser uma pequena almofada, ou um pedaço de tecido poroso que tenha alto grau de absorção de umidade, colocado entre duas pequenas telas de arame ou cobre nos quais são ligados os fios de sinal. Quando a resistência deste sensor baixar, pela absorção de umidade o circuito irá disparar, fechando os contatos do relé.
Na condição de espera, com uma corrente praticamente nula fluindo pelo sensor, a corrente consumida pelo circuito é muito baixa. O trimpot P1 faz o ajuste do ponto de disparo. No entanto, à medida que a umidade cresce, e o ponto de disparo se aproxima. a corrente consumida aumenta chegando ao ponto que corresponde ao necessário para disparar o relé. Outras aplicações para este circuito incluem a detecção e alarme de vazamentos, controle automático de bombas de água, detector de chuva, etc.

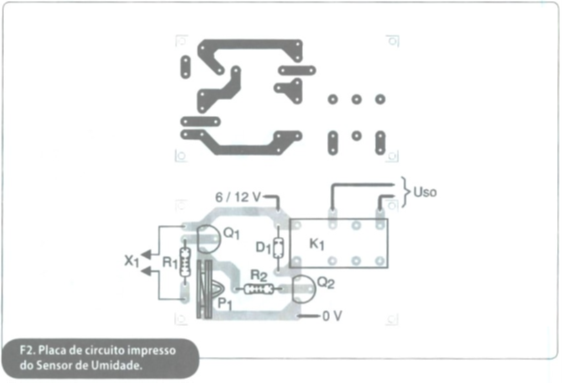

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem, levando em conta a utilização de um soquete Dual In Line para o relé.
Para outros tipos de reles, o desenho da placa deve ser alterado. A alimentação depende do relé, que deve ser do tipo sensível com uma corrente máxima de disparo de 100 mA.
