Este circuito é sensível ao calor, podendo servir de alarme de sobreaquecimento de peças, incêndio ou mesmo curto-circuito. Com o calor, o sensor, que é um simples diodo, conduz a corrente e faz acender um LED de aviso. O sensor pode ser qualquer diodo e o sistema opera seguramente em temperaturas de até 120º C, aproximadamente.
Além deste valor ocorre o acendimento do LED, mas o sensor pode estragar-se.
O funcionamento deste miniprojeto é simples: a resistência de um diodo comum diminui com seu aquecimento, quando polarizado no sentido inverso.
Usando três transistores amplificadores podemos aumentar a intensidade da baixa corrente que flui no diodo nestas condições de calor e assim obter o acionamento de um LED de aviso.
A temperatura em que ocorre o acendimento do LED depende do diodo usado, podendo ser feitas experiências com tipos tais como o 1N4148, 1N914, 1N4001, BY127, 1N34 etc.
A alimentação do circuito vem de 4 pilhas comuns e o LED assim como o sensor podem ser remotos. Para o sensor é conveniente usar fio blindado pois o ruído ambiente pode provocar um falso acionamento do led.
MONTAGEM

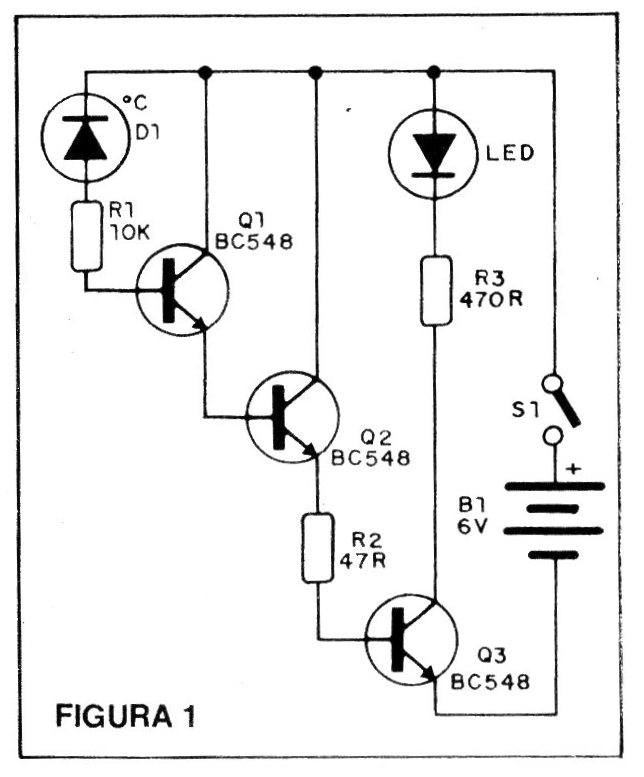

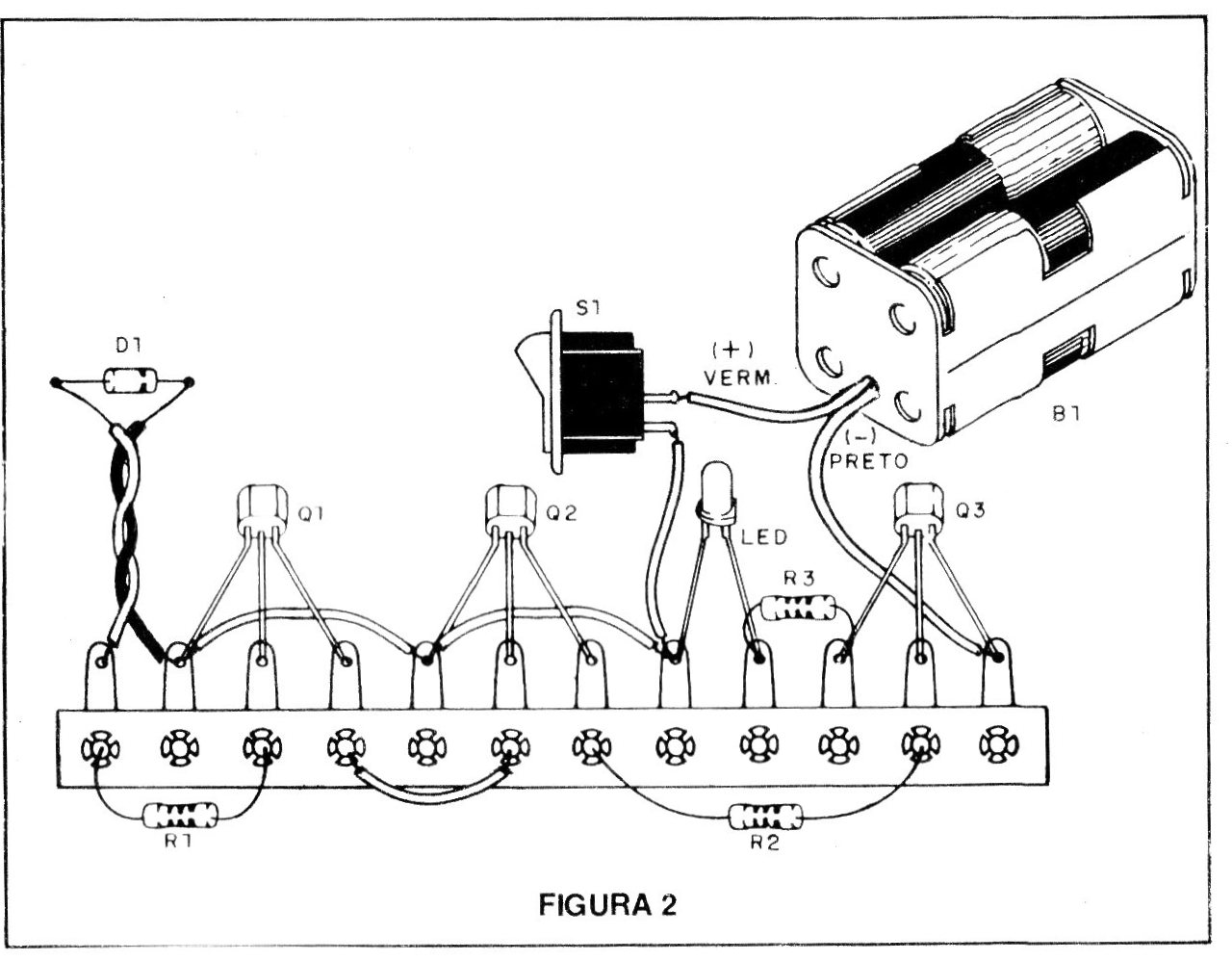

Na figura 1 temos o diagrama completo do aparelho e na figura 2 a montagem do aparelho tendo por base uma ponte de terminais.
Uma aplicação interessante para este circuito e na detecção do aquecimento de ferros de soldar.
Instale o diodo sensor no suporte de seu ferro de soldar, quando ele aquecer o LED acenderá avisando-o de que ele está pronto para o uso.
LISTA DE MATERIAL
Q1, Q2, Q3 - BC548 ou equivalente - transistores de uso geral
D1 - sensor (qualquer diodo)
LED - LED vermelho comum
B1 – 6 V - 4 pilhas pequenas
S1 - interruptor simples (optativa)
R1 – 10 k x 1/8 W- resistor (marrom, preto, laranja)
R2 - 47 ohms - resistor (amarelo, violeta, preto
R3 - 470 ohms - resistor (amarelo, violeta, marrom)
Diversos: suporte para 4 pilhas, ponte de terminais, fios, solda, etc.
