Nesta série de Mini-Projetos damos montagens simples que podem ser realizadas por principiantes com pouco custo. São montagens interessantes, didáticas ou de pequenas utilidades que servem para aprimorar os conhecimentos de todos que se interessam pela eletrônica.
O pisca-pisca sinalizador proposto pode ser instalado em brinquedos maquetes e modelos, servindo para dar um realismo maior.

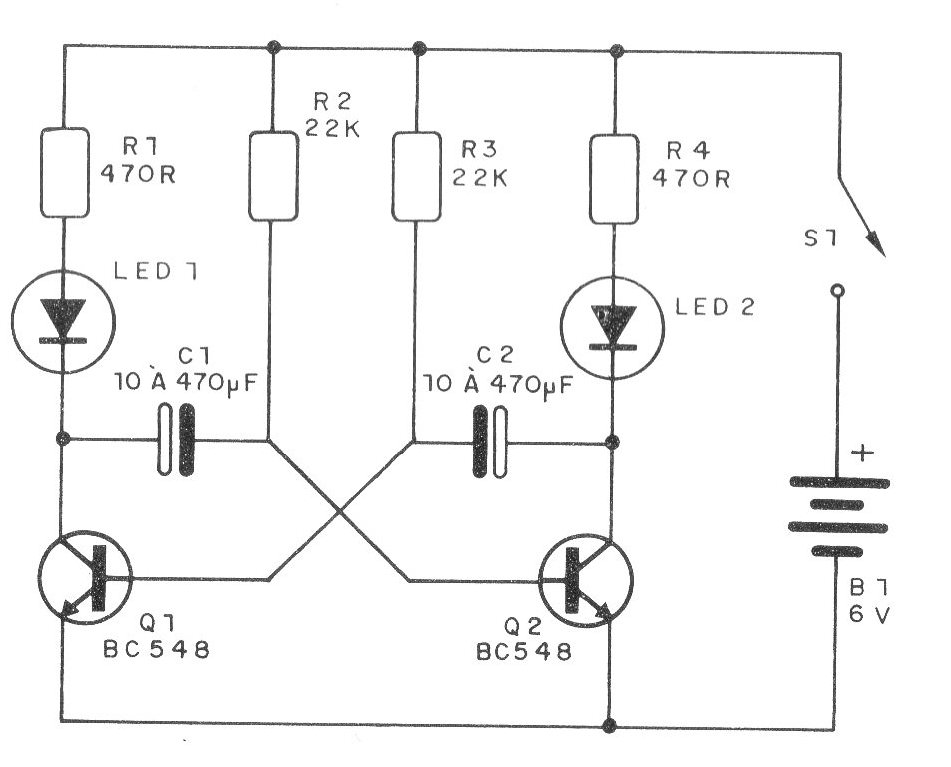

Os LEDs usados, que podem ser ambos vermelhos ou de outras cores, piscam alternadamente numa velocidade que depende de C1 a C2. O leitor pode escolher os valores conforme deseja piscadas mais rápidas ou mais lentas.
Valores maiores dão piscadas mais lentas. Sugerimos como ponto de partida para experiências os valores de 47 uF.

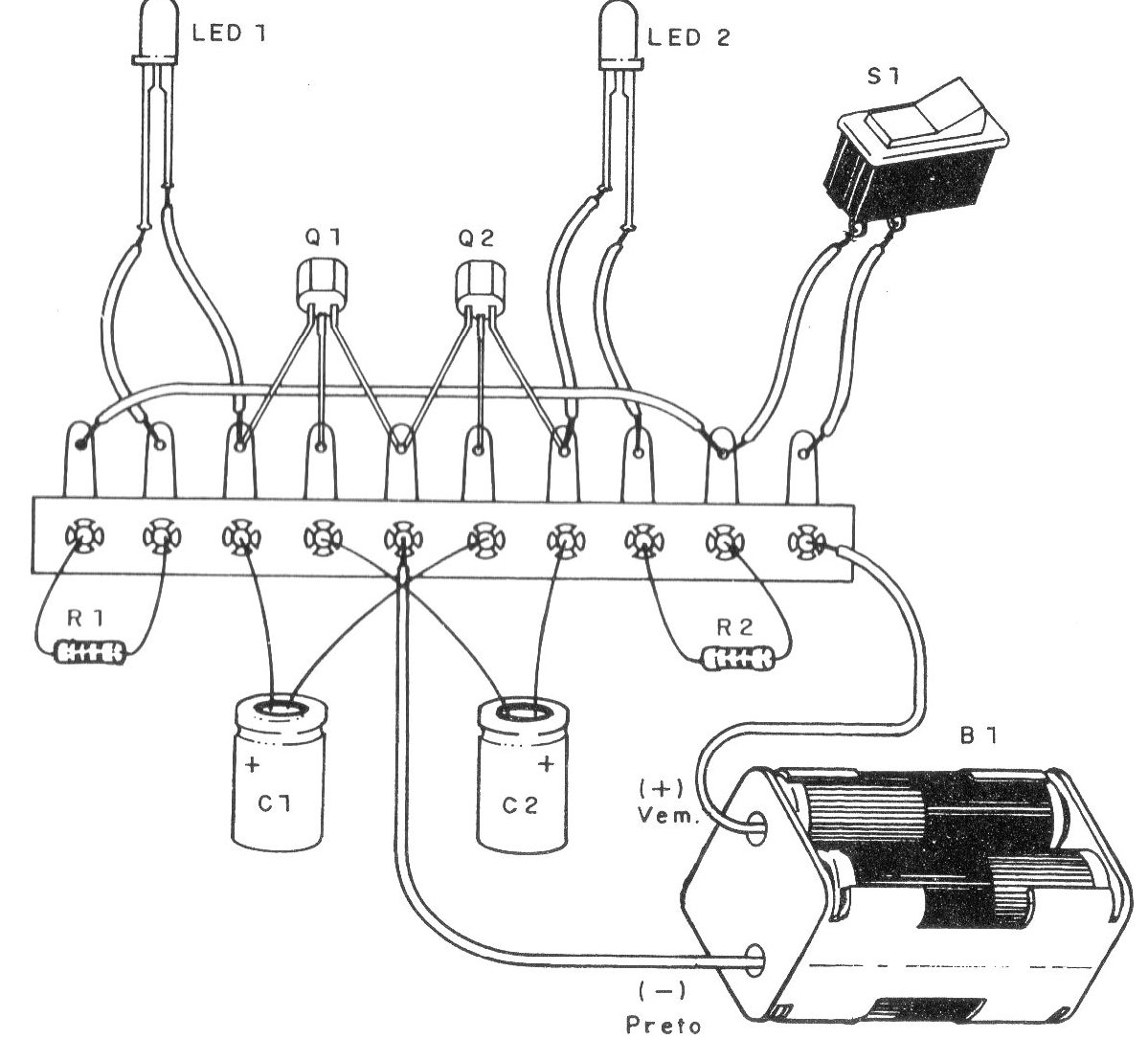

A montagem é feita numa pequena ponte de terminais e a alimentação vem de 4 pilhas pequenas.
Na montagem será preciso observar a posição dos LEDs e dos transistores assim como a polaridade das pilhas e dos eletrolíticos C1 a C2.
Se quiser modificar a velocidade das piscadas faça experiências alterando o valor de C1 a C2.
Lista de Material
Q1, Q2 - BC548 ou equivalente transistores NPN
LED1, LED2 - LEDs vermelhos ou de outras cores
B1 – 6 V - 4 pilhas pequenas
R1, R4 -470 ohms x 1/8 W- resistores (amarelo, violeta, marrom)
R2, R3 – 22 k x 1/8 W - resistores (vermelho, vermelho, laranja)
C1, C2 - 10 à 470 uF x 6 V ou mais - capacitores eletrolíticos
Diversos: suporte de pilhas, interruptor (S1), ponte de terminais, fios, solda.
