Com este simples circuito ligado na entrada de um amplificador qualquer, o amplificador se torna um rádio de ondas médias de boa sensibilidade. O circuito é simples de montar e pode captar as estações locais com uma pequena antena,

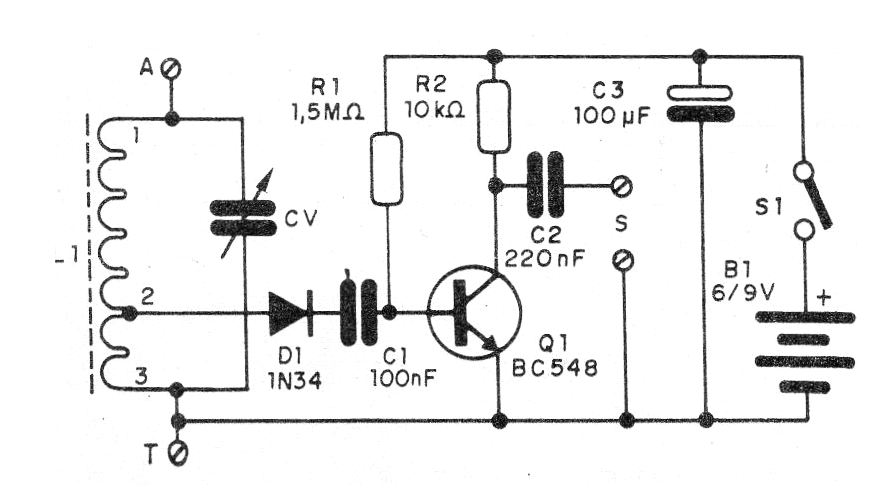

A alimentação do circuito é feita com 4 pilhas pequenas e o consumo é bastante baixo. Na figura 1 temos o circuito do sintonizador.

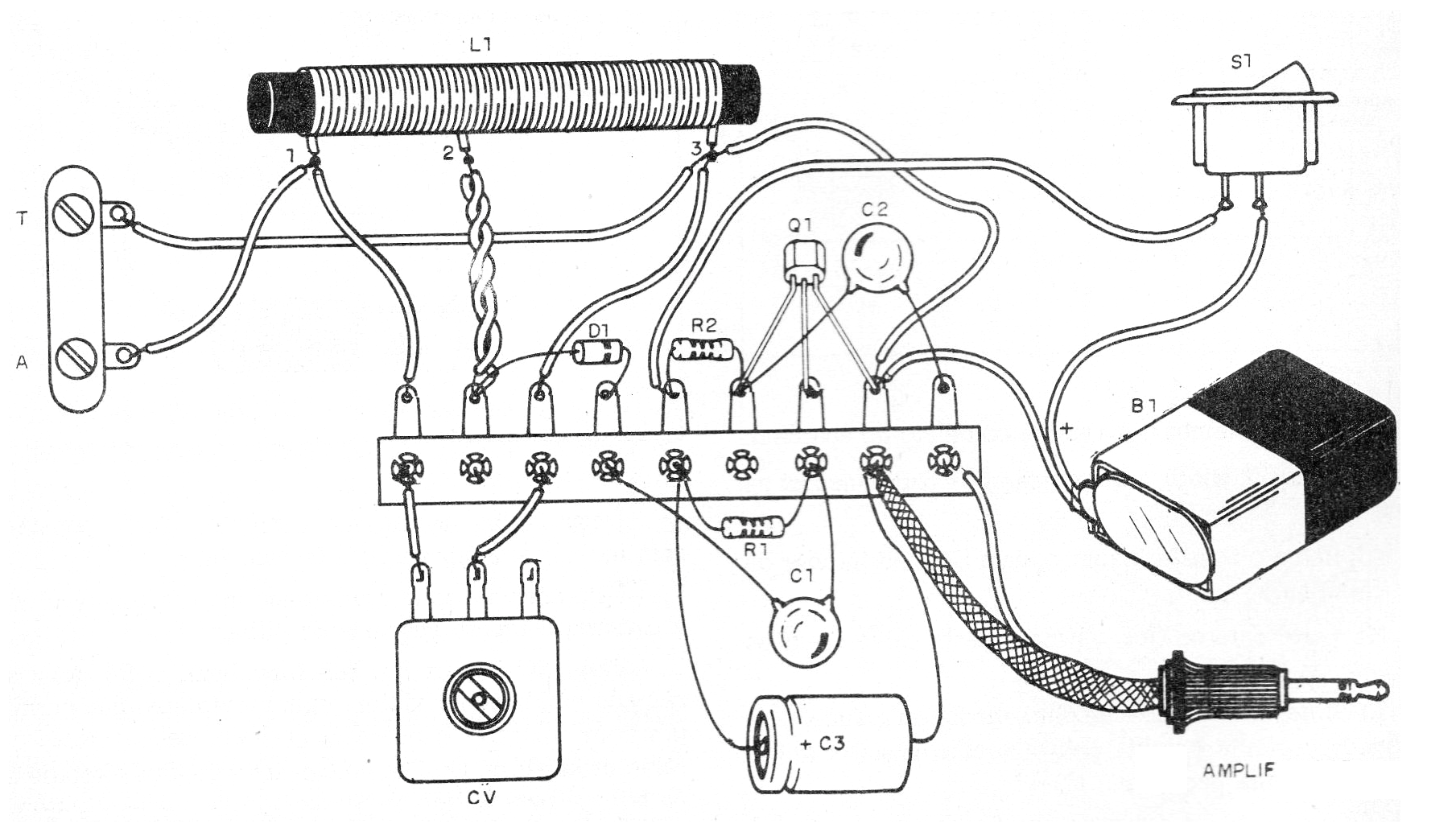

A montagem pode ser feita com base numa ponte de terminais, conforme mostra a figura 2.
A bobina é formada por 30 + 50 espiras de fio comum ou esmaltado 28 num bastão de ferrite. O capacitor variável pode ser obtido de um rádio transistorizado AM fora de uso. O cabo para entrada ao amplificador deve ser blindado e o plugue de acordo com a entrada AUX.
Lista de Material
Q1 – BC548 – transistor NPN de uso geral
D1- 1N34 ou equivalente – diodo de germânio
R1- 1,5 M ohms x 1/8 W- resistor – marrom, verde, verde
R2 – 10 k ohms x 1/8 W – resistor – marrom, preto, laranja
C1 – 100 nF – capacitor cerâmico
C2- 220 nF – capacitor cerâmico ou poliéster
C3 – 100 uF x 6 V ou mais – capacitor eletrolítico
L1 – Bobina – ver texto
CV- capacitor variável – ver texto
S1 – Interruptor simples
B1 – 6 ou 9 V – pilhas ou bateria
Diversos: ponte de terminais, suporte de pilhas ou conector de bateria, fio blindado, plugue conforme o amplificador, etc.
