Quando a passagem de uma pessoa diante de um LDR iluminado interrompe a luz por alguns instantes, o circuito dispara disparando e travando um relé. O relé é usado para controlar um sistema de sirene ou outro que faça muito barulho.
O LDR deve ser montado num tubinho opaco com uma lente que aponte para uma fonte de luz de modo que a passagem de alguém entre eles interrompa o feixe. O ajuste de sensibilidade é feito em P1.
O circuito pode funcionar com relés de 6 V para uma alimentação de 9 V e 12 a 14 V para relés de 12 V. Os relés da série RL2 da Metaltex são os recomendados para esta aplicação.
Para rearmar o circuito basta pressionar por um instante S1 ou desligar e ligar novamente a alimentação.

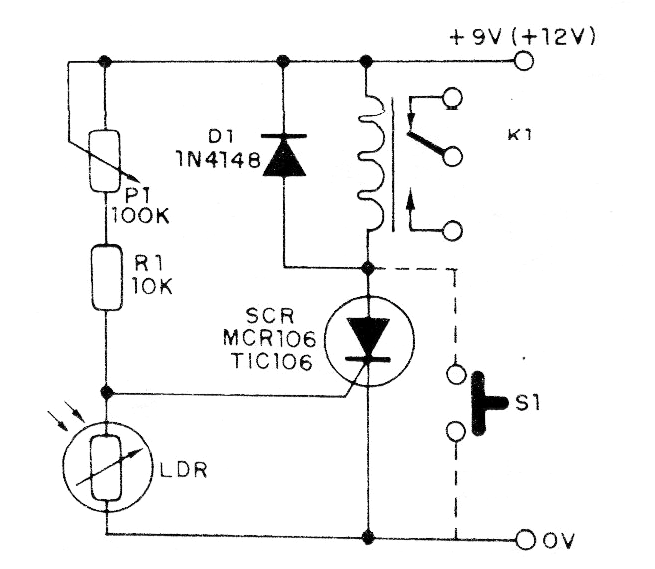

Na figura 1 temos o diagrama completo do alarme.

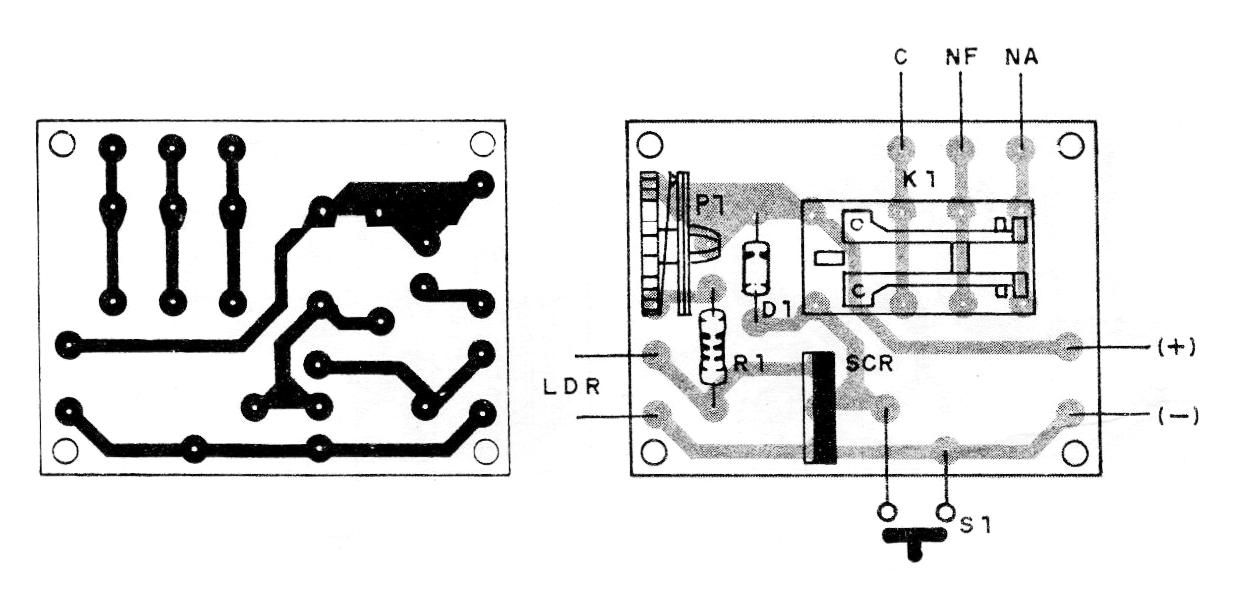

A montagem numa placa de circuito impresso é mostrada na figura 2.
Lista de Material:
SCR – TIC106 ou equivalente
D1- 1N4148 – diodo de silício
K1- RL2RC1 (6 V) ou RL2RC2 (12) – Relés Metaltex
LDR – LDR redondo comum
P1 – 100k ohms – trimpot ou potenciômetro
R1 – 10 k ohms x 1/8 W – resistor – marrom, preto, laranja
Diversos:
Placa de circuito impresso, fonte de alimentação, fios, solda, caixa para montagem, etc.
