Eis um interessante circuito que permite verificar se qualquer circuito oscilante está funcionando. Ele "fareja" as oscilações de alta frequência, dando a indicação direta num instrumento.
O instrumento é um VU-meter comum de 200 uA e o diodo de germânio pode ser qualquer um de uso geral, como o 1N34 ou1N 60.

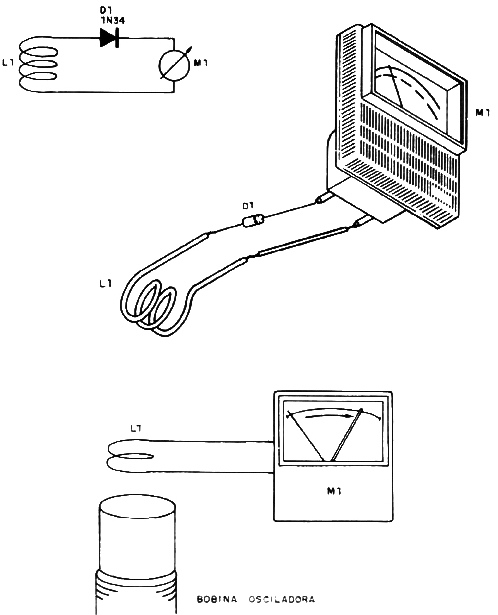

A bobina consiste de 3 a 10 voltas de fio comum com diâmetro de 2 a 5 cm, conforme mostra a figura, ou seja, suspensa pelo próprio fio.
Aproximando esta bobina de qualquer circuito oscilante, de sua bobina osciladora, se houver oscilação de alta frequência haverá a deflexão do ponteiro.
Na verificação, ao notar que a agulha já chega ao final da escala, não aproxime mais para não haver sobrecarga do instrumento, 0 que pode acontecer com transmissores ou circuitos potentes.
Urna sugestão para evitar o problema da sobrecarga é o uso de um resistor de 10 k em série com o instrumento.
Quanto mais sensível for o VU-meter, mais sensível também será o farejador.
