Se você tem medo de ligar os aparelhos que você mesmo monta diretamente na tomada, pois pode acontecer “alguma coisa”, experimente utilizar este protetor: se alguma coisa estiver errada, a lâmpada acende.

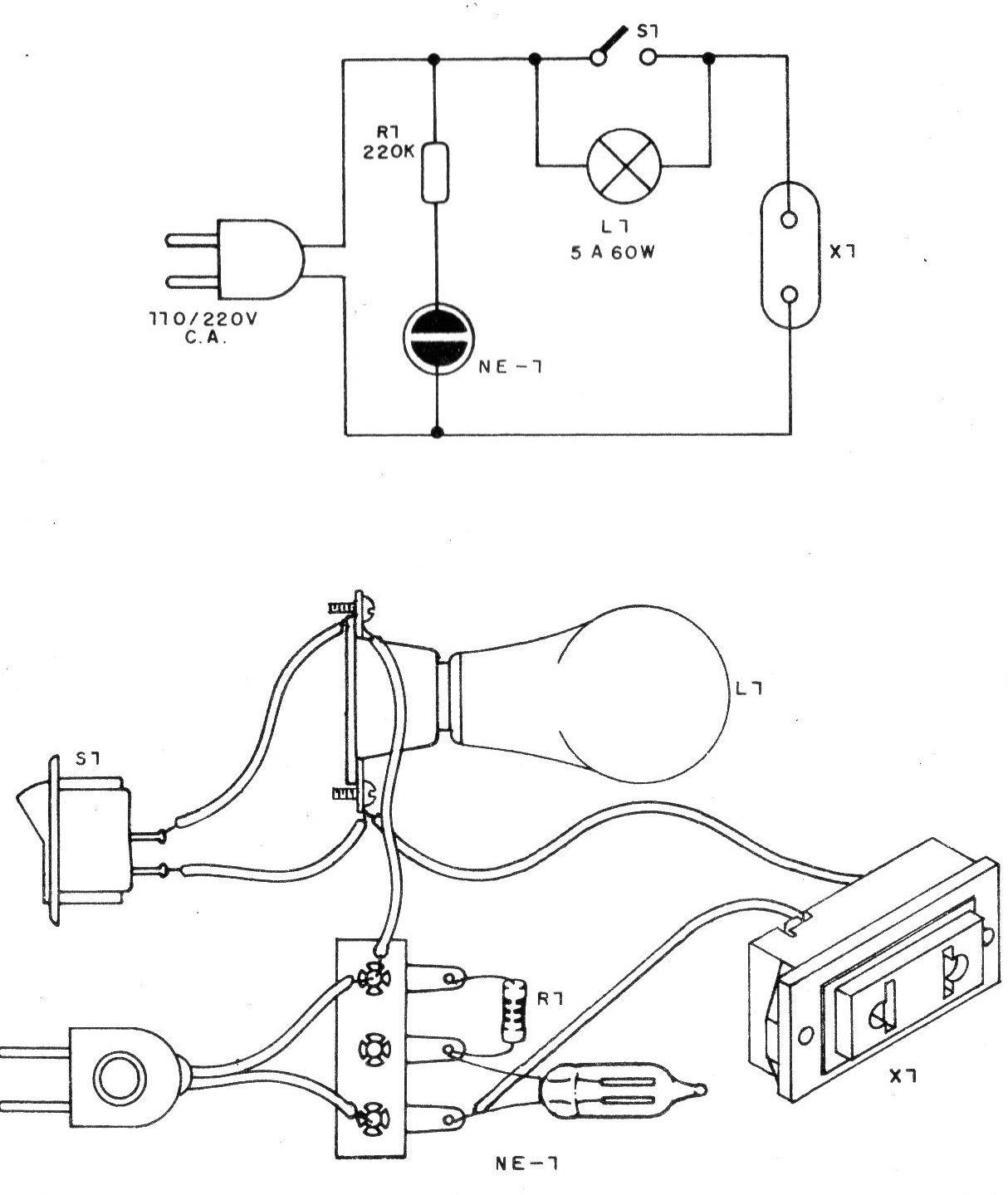

O que temos é um circuito que protege seu aparelho e sua instalação em caso de problemas. Se você ligar o aparelho em X1 e ele estiver em curto ou com algum erro que possa levar ao curto-circuito da instalação, a lâmpada acende fortemente. Se a lâmpada acender de modo fraco, então o aparelho provavelmente não tem problemas e você pode acionar S1 para uma alimentação direta.
A lâmpada NE-1 indica apenas que há alimentação na rede, enquanto que L1 pode ser uma lâmpada incandescente comum na faixa de 5 a 60 watts.
Um valor ideal seria de 40 watts. Para usar o aparelho proceda do seguinte modo:
Ligue o aparelho que vai ser experimentado em X1, mas antes certifique-se que S1 está desligado.
Ligue o aparelho em prova, acionando, agora, seu interruptor geral. Se o aparelho estiver em condições normais, a lâmpada permanece apagada ou acende com brilho reduzido. O brilho será tanto mais forte quanto maior for a potência do aparelho e menor a da lâmpada. Se alguma coisa estiver errada, a lâmpada acende com toda a força. Neste caso, mão acione S1. Então verifique a provável causa do problema.
Lista de Material
NE-1 - lâmpada neon
R1 – 220 k x 1/8 W – resistor (vermelho, vermelho, amarelo)
S1 - interruptor simples
L1 - Lâmpada comum de 5 a 60 W
X1 - Tomada
Diversos: cabo de alimentação, ponte de terminais, fios, solda, soquete para lâmpada.
