Eis um provador de continuidade, que serve para testar componentes e circuitos, construído totalmente com material “de sucata".
Quando as pontas de prova são encostadas nos terminais dos componentes suspeitos, se houver continuidade, temos a movimentação da agulha feita com um pedaço de lata Se não houver continuidade, a agulha não se movimenta.
Se a resistência do componente for baixa, o movimento é maior do que no caso de uma alta resistência.
Tudo é improvisado nesta montagem, desde o indicador de corrente até as pontas de prova.
O princípio de operação é o campo magnético criado pela bobina enrolada numa caixa de fósforos que atua sobre a pequena agulha de metal ferroso.
A alimentação do circuito pode ser feita com uma ou duas pilhas pequenas e só há consumo de corrente nos testes ou quando uma ponta de prova encosta na outra.
Montagem

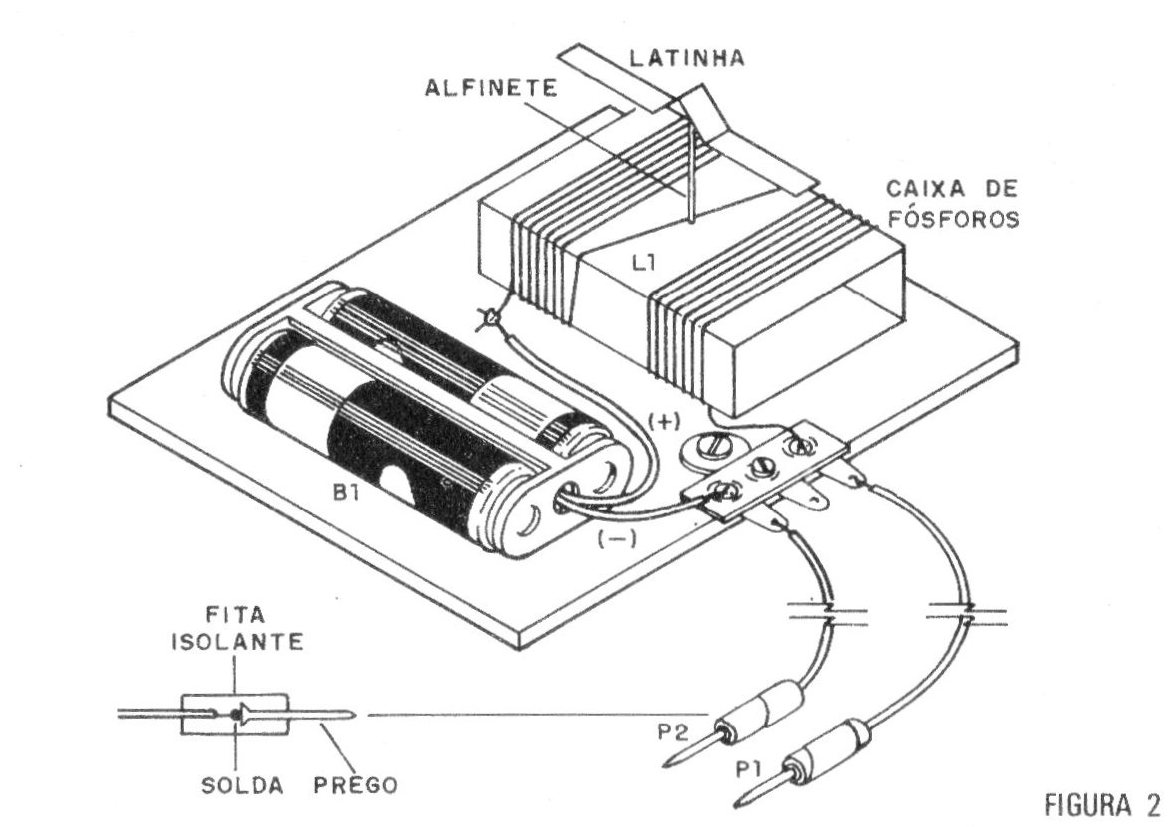

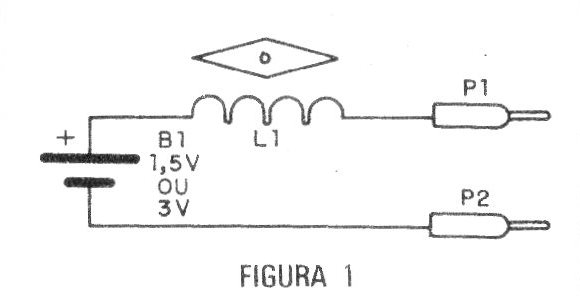

Na figura 1 temos o diagrama deste provador e na figura 2 temos a montagem que tem por base uma tabuinha de aproximadamente 10 x 12 cm.
O indicador é feito enrolando-se numa caixa de fósforos duas bobinas de pelo menos 50 voltas de fio cada uma. Ao enrolar, deve-se observar que uma bobina é continuação da outra, ou seja, os enrolamentos têm o mesmo sentido.
Podemos usar um suporte para duas pilhas, mas se for empregada apenas uma pilha os fios podem ser soldados diretamente nos seus polos.
Os pontos de conexão (solda) da bobina devem ser raspados para que a solda “pegue”.
As pontas de prova são feitas com dois pregos que depois são isolados com fita isolante comum. O fio de ligação das pontas de prova deve ter pelo menos 50 cm de comprimento para facilitar o uso do sistema.
A agulha é feita cortando-se uma tira de lata de 7cm de comprimento por 0,5cm de largura e fazendo-se uma dobra para apoiar no alfinete que atravessa a caixa de fósforos.
Este “ponteiro" deve ficar perfeitamente equilibrado no alfinete de modo a poder movimentar-se.
Uso
Encostando uma ponta de prova na outra, a agulha deve movimentar-se indicando “continuidade”.
Para usar é só encostar as pontas de prova nos terminais do componente.
Componentes como lâmpadas, fios, resistores, interruptores e diodos retificadores podem ser testados.
Não teste semicondutores delicados como diodos de sinal, integrados e transistores, pois a corrente pode queimá-los.
Este aparelho demonstra também o efeito magnético da corrente elétrica.
Lista de Material
L1 - Bobina indicadora - ver texto
B1 - 1,5 ou 3 V - 1 ou 2 pilhas pequenas
P1, P2 - pontas de prova (ver texto)
Diversos: base de montagem, caixa de fósforo, pedaço de lata, alfinete, fio esmaltada fino (28 a 34), fios, solda etc.
