Este circuito ajuda a melhorar a recepção de ondas médias e curtas em casos de sinais muito fracos. Se você gosta de escutar estações distantes e fracas com a ajuda de uma antena externa, este circuito melhora a transferência de sinal da antena para o receptor.
O que propomos é um sintonizador de antena, ou seja, um circuito que adapta a impedância de uma antena numa determinada frequência à impedância de entrada do receptor, melhorando assim a transferência de sinal e a recepção. Um bom ganho de potência pode ser conseguido com este dispositivo, facilitando assim a captação das estações mais fracas e distantes.
O circuito não tem fonte de energia e é intercalado entre a antena externa e o receptor.
Daremos informações para bobinas para a faixa de ondas médias e curtas.
MONTAGEM

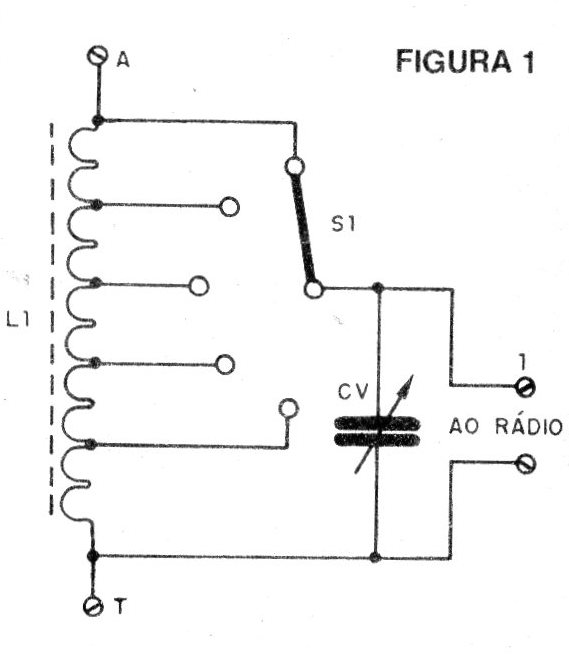

Na figura 1 temos o diagrama completo do sintonizador de antena.

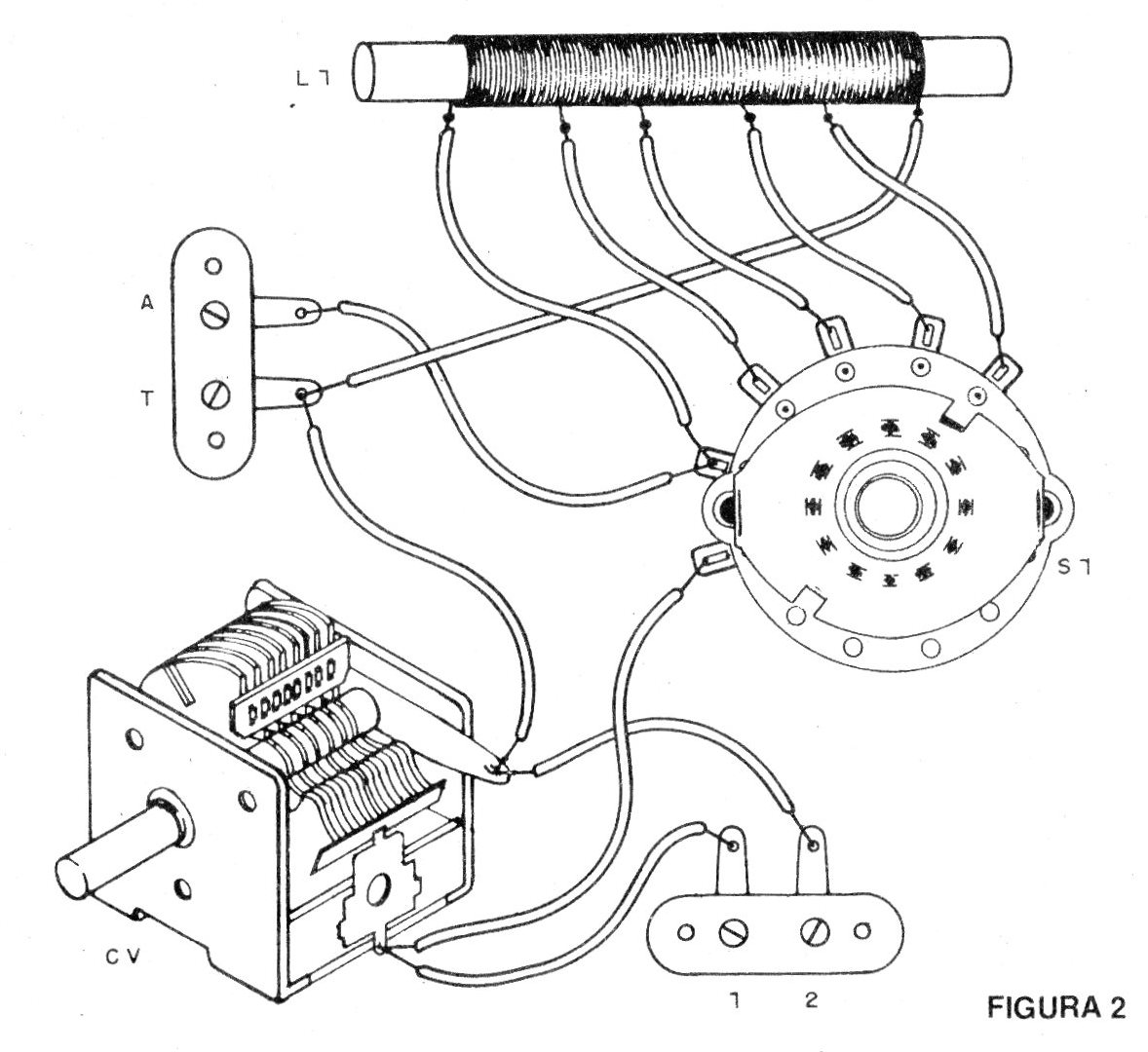

Na figura 2 temos a montagem, observando-se a bobina com núcleo de ferrite.
Para a faixa de ondas médias, a bobina L1 consta de 100 espiras de fio esmaltado 28 com tomadas de 20 em 20 espiras, ou se o leitor tiver uma chave de mais posições, de 15 em 15 espiras ou mesmo de 10 em 10 espiras.
Para a faixa de ondas curtas bobina consta de 40 espiras de fio 28, num bastão de ferrite de mais ou menos 1cm de diâmetro, com tomadas de 8 em 8 espiras ou menos, se a chave tiver mais posições.
O capacitor variável é do tipo comum para rádio AM com capacitância máxima entre 200 e 410 pF.
Se o capacitor tiver mais de uma seção, somente uma será usada.
A chave é rotativa de 1 polo x 5 ou mais posições.
Para a ligação aos elementos externos são usados terminais tipo antena/terra.
Todo o conjunto será instalado numa caixa de plástico ou outro material.
USO
Para usar devemos ligar a entrada à antena e terra e a saída à antena e terra do rádio. Num rádio comum, a antena sendo acessível, basta fazer a ligação à terra no negativo da bateria ou chassi.

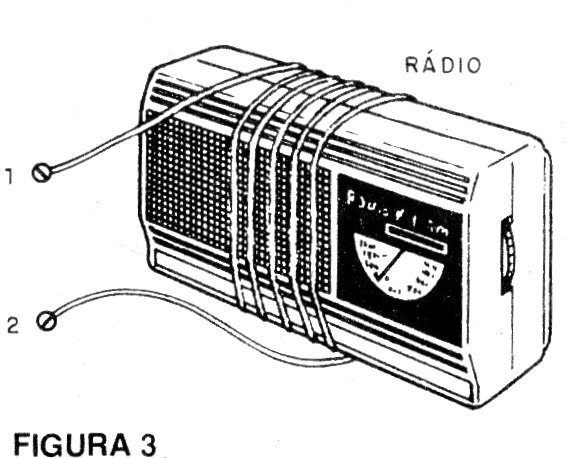

Se não houver acesso à antena (antena interna), a ligação pode ser feita por um sistema de elo de irradiação, conforme mostrado na figura 3.
Em torno do rádio enrolamos de 5 a 10 voltas de fio comum, formando assim um sistema de radiação.
Para usar o aparelho, ajuste o rádio na estação desejada e depois procure a posição da chave S1 e do variável que possibilite a melhor recepção.
LISTA DE MATERIAL
L1 - Bobina - ver texto
S1 - Chave de 7 polo x 5 posições
CV - variável comum de 200 a 410 pF
Diversos: bastão de ferrite, fio esmaltada, botões, caixa para montagem, fios e solda.
