Quem não gostaria de agregar ao seu aparelho de som, mesmo que seja um simples radinho de pilhas com FM, um VU-meter - um instrumento cujo ponteiro acompanha as variações da música? É exatamente isso que descrevemos neste artigo. O leitor verá que a montagem e ligação são muito mais simples do que parecem.
Os VU-meters são instrumentos destinados a indicar o nível de saída de som de um equipamento. Através deles podemos equilibrar o som de dois canais de um equipamento estéreo, ou então dosar o nível de uma gravação para que não ocorra saturação e, portanto, distorções.
No entanto, nosso público tem uma aplicação mais interessante para tais instrumentos: a decoração. De fato, para muitos, a presença do VU com o ponteiro balançando é muito mais um motivo de embelezamento do equipamento do que utilidade prática!
Mas, deixando tudo isso de lado, que tal ligar ao seu som, por menor que seja, um VU-meter?
O aparelho proposto usa um galvanômetro comum e pode funcionar até em radinhos de 2 ou 4 pilhas.
MONTAGEM

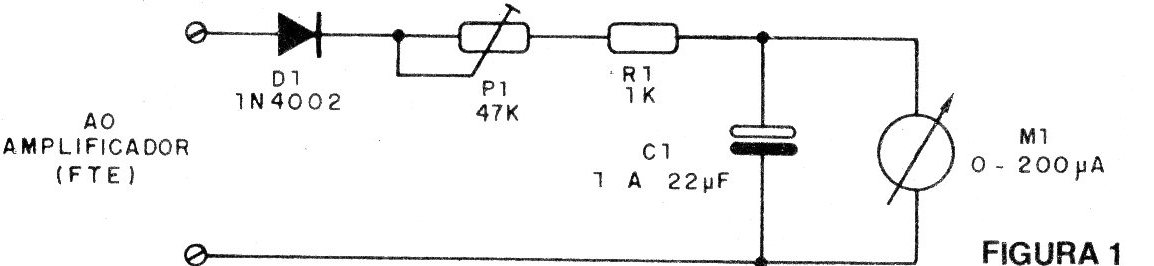

Na figura 1 damos o diagrama completo do aparelho.

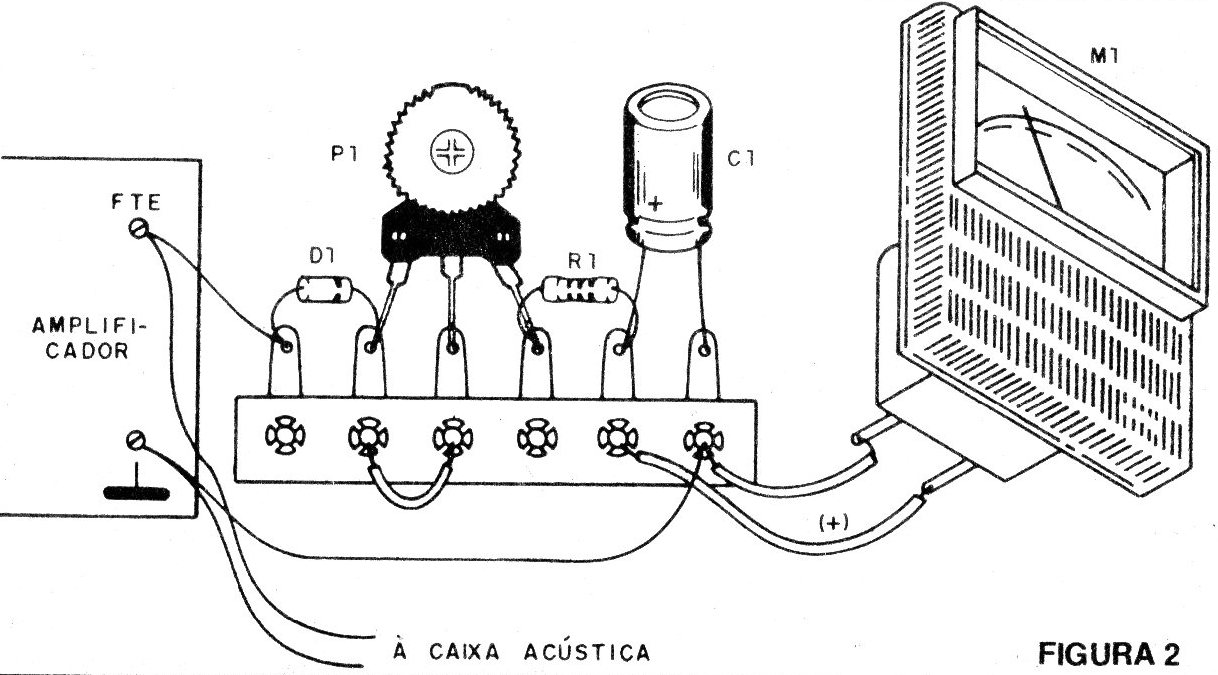

Na figura 2 temos a montagem numa ponte de terminais e a sua ligação no aparelho de som. Observe que basta soldar os fios do VU-meter nos fios do alto-falante.
O trimpot P1 permite ajustar o fundo de escala do instrumento de acordo com a potência de seu som.
O capacitor C1 tem uma finalidade importante: ele determina a velocidade de resposta do aparelho. Para um valor menor temos movimentos mais bruscos que indicam menor inércia e uma resposta aos agudos. Para valores maiores, o movimento do ponteiro fica mais suave. A escolha dependerá do leitor que tem a opção de experimentar capacitores eletrolíticos a partir de 3 V com valores de 1uF a 22 uF.
LISTA DE MATERIAL
D1 - 1N4002, 1N4004, BY127 ou 1N4148 - diodo de silício
P1 - 47k - trimpot
R1 - 1k - resistor (marrom, preto, vermelho)
C1 - 1 a 22 uF - capacitor eletrolítico
M1 - VU-meter de 100 a 250 uA
Diversos: ponte de terminais, caixa para montagem, fios, solda etc.
