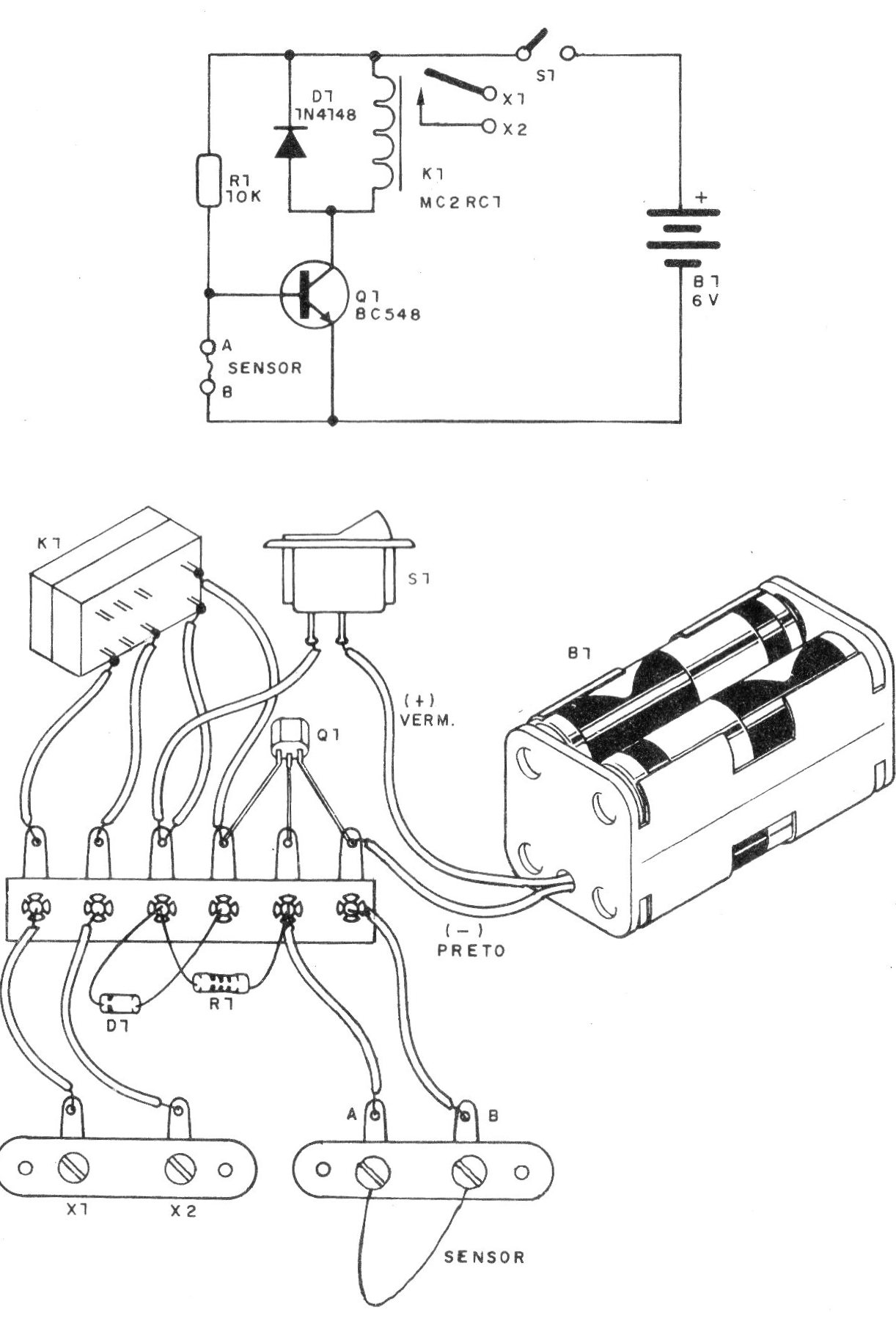

Damos um projeto de um alarme de 1 transistor, e de baixo consumo de energia, para residências e objetos. Quando o fino fio sensor é interrompido, o relé fecha, ligando um aviso em X1 e X2.
O fio ligado entre A e B, que fica preso numa janela, porta ou objeto, mantém o transistor em corte, de modo que o relé está desativado.
Com a interrupção do fio sensor, o transistor conduz e o relé fecha, ativando o alarme.
Na condição de espera, o consumo de energia é baixo - o que possibilita o uso de pilhas, com boa durabilidade da fonte.
Na montagem, observe a polaridade das pilhas, a posição do diodo D1 e do transistor.
O fio sensor pode ser um fio de cobre bem fino, ou arame, mas não muito comprido. Faça experiências para ver o comprimento máximo. Para rearmar o sistema, desligue a fonte (S1) e depois refaça a ligação do sensor.
Se quiser, pode usar vários fios sensores em série, enlaçando os objetos ou locais que devem ser protegidos.
Lista de Material
Q1 - BC548 - transistor NPN de uso geral
D1 - 1N4148 - diodo de uso geral
R1 – 10 k x 1/8 W - resistor (marrom, preto, laranja)
K1 - Relé sensível de 6 V
Sensor - ver texto
B1 – 6 V - 4 pilhas pequenas
Diversos: fios, solda, ponte de terminais, suporte para 4 pilhas, ponte de terminais parafusos etc.
