Este é o mais simples provador de componentes que você pode ter: apenas 3 componentes permitem a realização de provas de continuidade na maioria dos componentes eletrônicos.

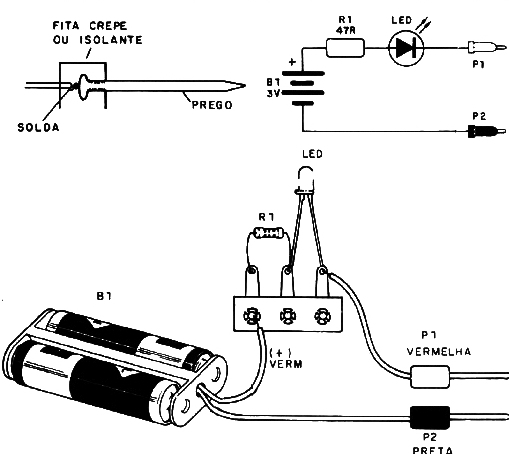

O que temos é um provador de continuidade: encostando as pontas de prova no componente, se houver continuidade, o LED acende, caso contrário, permanece apagado. Fusíveis, chaves, fios, diodos, resistores de até 1 k devem apresentar continuidades e estiverem em bom estado. Já capacitores, resistores de mais de 100 k, chaves abertas devem manter o LED apagado.
O LED pode ser de qualquer tipo e a fonte constitui-se em duas pilhas.
Observe a polaridade do LED dada pela parte chata de seu invólucro ao fazer a montagem.
As pontas de prova podem ser feitas com pregos comuns, isolados com fita crepe ou fita isolante.
Na prova de diodos, lembramos que na polarização direta o LED acende e na inversa o LED permanece apagado.
Lista de Material
LED - LED vermelho comum
B1 - 3 V - duas pilhas pequenas
R1- 47 ohms x 1/8 W – resistor (amarelo, violeta, preto)
Diversos: pontas de prova, suporte para duas pilhas, ponte de terminais, fios, solda etc.
