Aproveitando componentes exclusivamente de um gravador ou rádio transistorizado quebrado você pode fazer um interessante oscilador de áudio que servirá como alarme, buzina para sua bicicleta, ou efeito para brinquedos, robôs e outras coisas.
Existem muitos componentes em rádios e gravadores fora de uso que podem ser aproveitados e gerar circuitos interessantes de recreação
O que propomos neste artigo é justamente um destes circuitos: trata-se de um oscilador de áudio de tipo “Hartley” que gera um sinal bastante bom num alto-falante e serve como buzina, sirene ou mesmo metrônomo se você trocar um ou dois capacitores.
Vejamos como proceder para montar este aparelho.
O MATERIAL
O que vamos tentar aproveitar para a montagem é basicamente um transformador de saída e um transistor, além do alto-falante de um rádio ou gravador fora de uso.
Nosso principal cuidado vai ser então identificar os componentes a serem aproveitados e posteriormente retirá-los para nossa montagem.

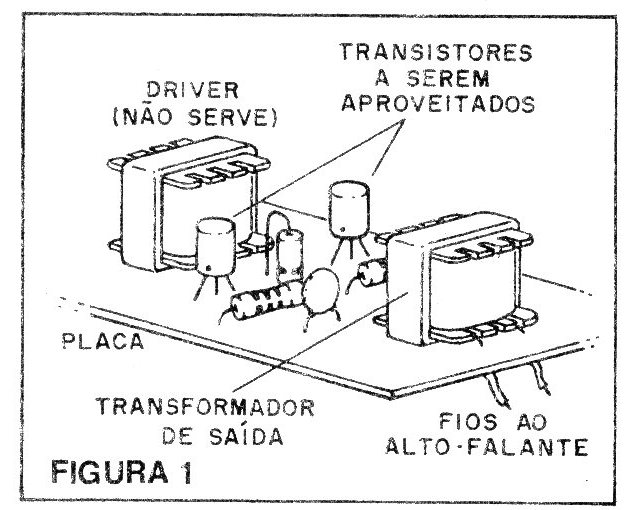

Examinando uma placa de circuito impresso de rádio ou gravador pequeno encontramos normalmente dois pequenos transformadores, conforme mostra a figura 1.
Um deles não serve, pois é o transformador “driver“ que possui uma impedância relativamente alta de secundário, 0 que vamos aproveitar é o transformador de saída.
Este é facilmente reconhecido, pois é dele que saem os fios que vão ao alto-falante.
Retirando com cuidado este componente, vemos que ele possui 5 tios de ligação. Se seu transformador tiver só 4 fios, infelizmente ele não servirá para a nossa montagem.
Desligamos também os fios do alto-falante e o retiramos, se estiver em boas condições.

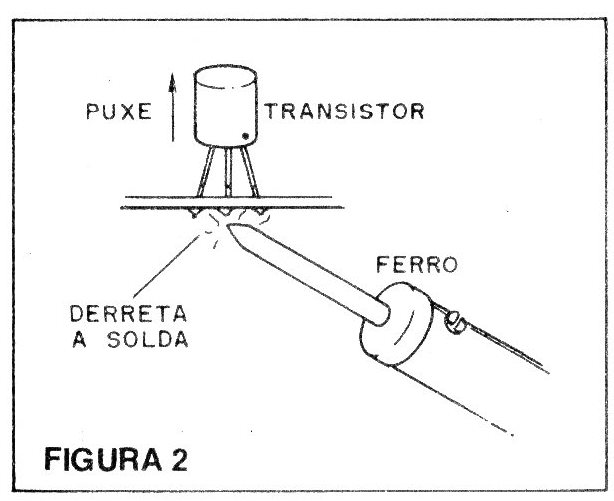

Nosso próximo passo consiste em retirar os dois transistores que estão ligados junto a este transformador, conforme mostra a figura 2.
Estes transistores podem ter diversas indicações como: 2SB77, 2SB56, BC672, OC74, 2SB75. Torça para que seja um destes pois será mais provável que sua montagem dê certo!

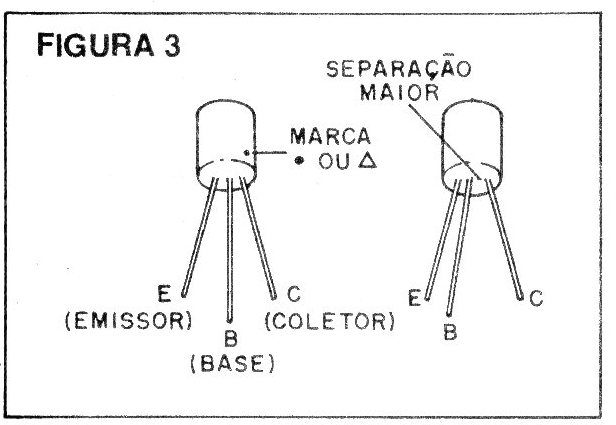

Teremos de identificar os terminais destes transistores: na figura 3 temos a maneira de fazer isso.
No caso de existir um pequeno triângulo ou pinta vermelha, esta corresponde ao coletor. Se não houver marca, temos uma separação maior para o terminal de coletor.
Os resistores não precisam ter os valores exatamente indicados na lista, assim como os capacitores.
Valores próximos podem ser usados. Assim, se pedirmos 1 k, você pode experimentar 1k2 ou mesmo 1k5.
O potenciômetro pode ser retirado do rádio ou gravador e seu valor não é critico. Valores entre 10 k e 470 k servem. Este potenciômetro vai controlar o som produzido pelo seu oscilador.
A fonte de alimentação será formada por duas ou quatro pilhas. Se você tiver uma fonte ajustável também poderá usá-la, mas não deixe que a tensão aplicada ao. Circuito seja maior que 6 V pois pode haver dano ao transistor.
Tendo os componentes preparados você pode fazer a montagem.
MONTAGEM

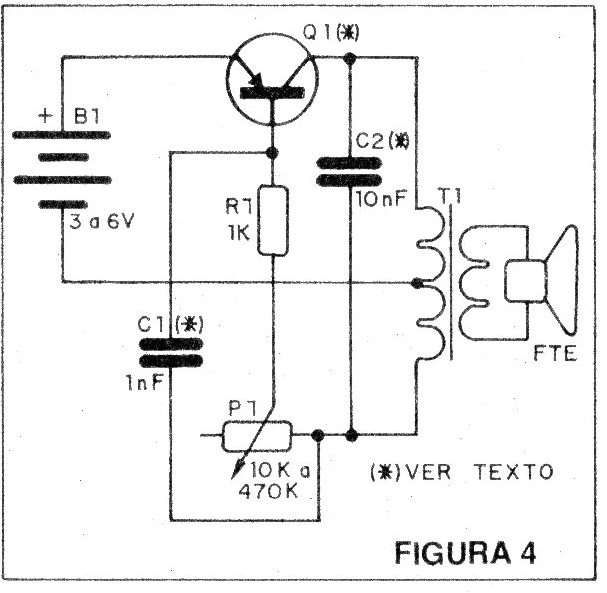

Na figura 4 temos o diagrama completo de nosso oscilador.

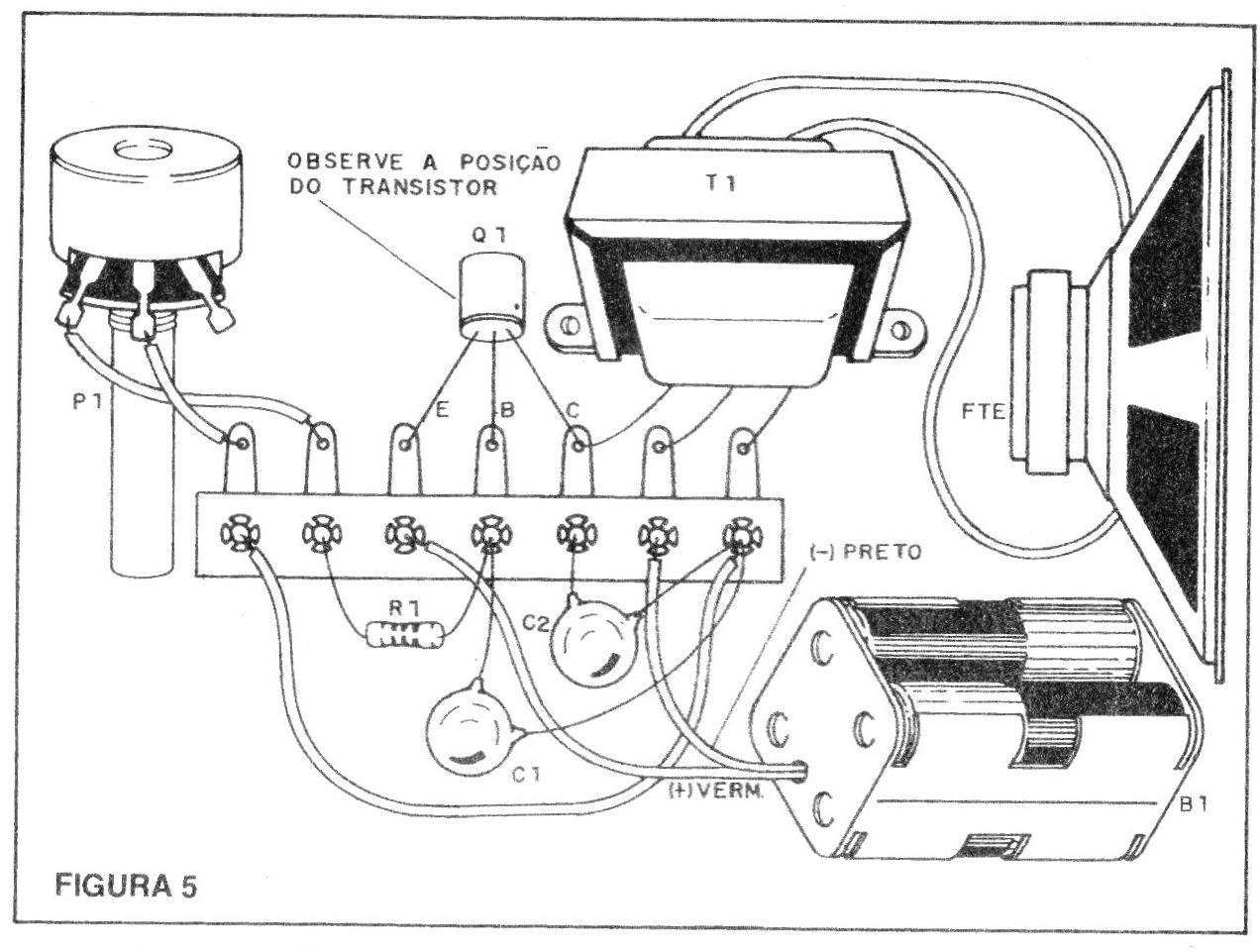

A montagem será feita tendo por base uma ponte de terminais. Talvez você tenha que soldar pedaços de fios nos terminais do transistor e do transformador, se eles forem muito curtos. Faça soldagens bem feitas para garantir o funcionamento do oscilador. (figura 5)
O capacitor que está junto ao transformador (C2) pode ser de 1 nF a 100 nF.
Valores marcados nos tipos tirados de seu rádio ou gravador, mesmo que apagados, provavelmente estarão nesta faixa e poderão ser experimentados.
É muito importante que a posição do transistor seja a mesma do desenho, pois se ele for invertido seu oscilador não funcionará.
Terminando de fazer sua montagem, confira todas as ligações e, se tudo estiver em ordem, taça a ligação das pilhas.
Para elas você deve usar um suporte que, inclusive, pode ser aproveitado do rádio velho. Veja apenas se seus contatos (onde a pilha encosta) estão sem ferrugem. Se estiverem enferrujados, não haverá passagem de corrente e seu oscilador não funcionará.
PROVA
Ao fazer a ligação das pilhas e ajustar o potenciômetro você obterá posições em que ele “apita”. O som poderá então ser controlado de modo a se obter sons mais agudos ou mais graves. O aparelho estará bom se isso acontecer.
Depois, é só instalá-lo numa caixinha. Você pode usar um botão de campainha para ligar e desligar as pilhas, obtendo assim uma buzina.
Experimente trocar o capacitor C1 por outros, modificando assim o som. Se não houver som em sua montagem, troque em primeiro lugar o transistor que pode ser justamente um que esteja danificado.
Experimente depois trocar o capacitor C2. Se, ao ligar a pilha, nenhum ruído aparecer no alto-falante é sinal que o transformador ou o alto-falante estão ruins.
LISTA DE MATERIAL
Q1 – 2SB75, 2SB56, 0C72 - qualquer transistor PNP de uso geral aproveitados de rádios ou gravadores velhos.
T1 - Transformador de saída de rádios transistorizados
FTE - alto-falante de 8 ohms
R1 - 1k x 1/8 W - resistor (marrom, preto, vermelho)
P1 - potenciômetro de 10 k a 470 k
C1 - 1 nF a 10 nF - capacitor cerâmico
C2 - 10 nF a 100 nF - capacitor cerâmico
B1 - 2 ou 4 pilhas
Diversos: ponte de terminais, fios, solda, caixa para montagem, suporte de pilhas etc.
