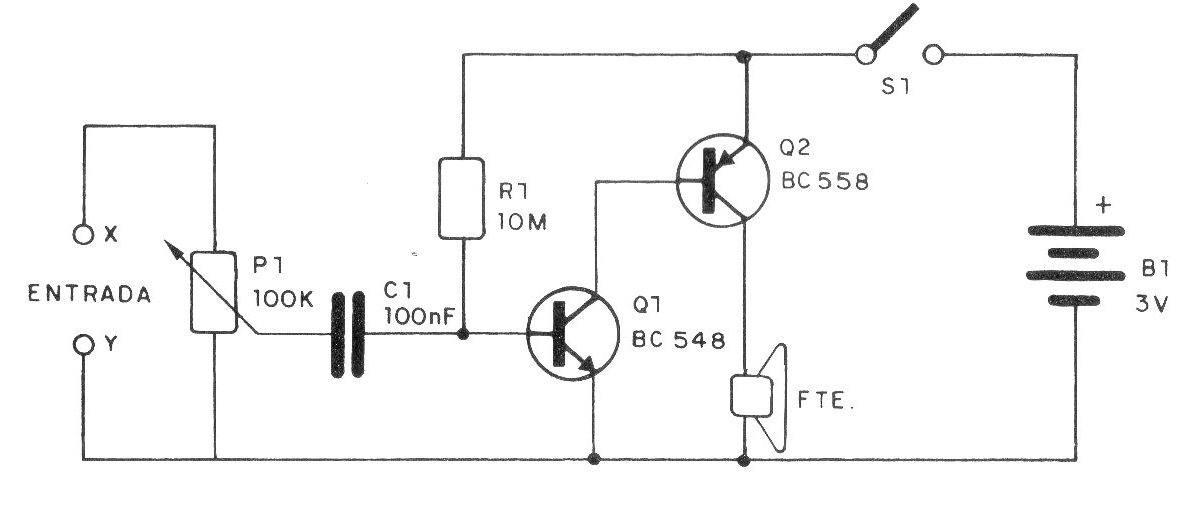

Apenas dois transistores formam este microamplificador experimental, que pode ser usado para reforçar sinais de rádios de cristal, microfones e outros aparelhos que exigem fones. Newton C. Braga

Leia mais:

A potência deste amplificador é pequena, da ordem de algumas dezenas de miliwatt , mas seu ganho (fator de amplificação) é elevado, o que permite trabalhar com sinas muito fracos, como os obtidos de um rádio de galena ou cristal.

A alimentação do circuito é feita com apenas duas pilhas pequenas (3 V), o que possibilita sua montagem numa caixa bem compacta se o alto-falante for do tipo miniatura (aproveitado de um radinho).

O potenciômetro P1 serve como controle de volume. Pode-se usar um potenciômetro com chave, que ficará então em lugar de S1.

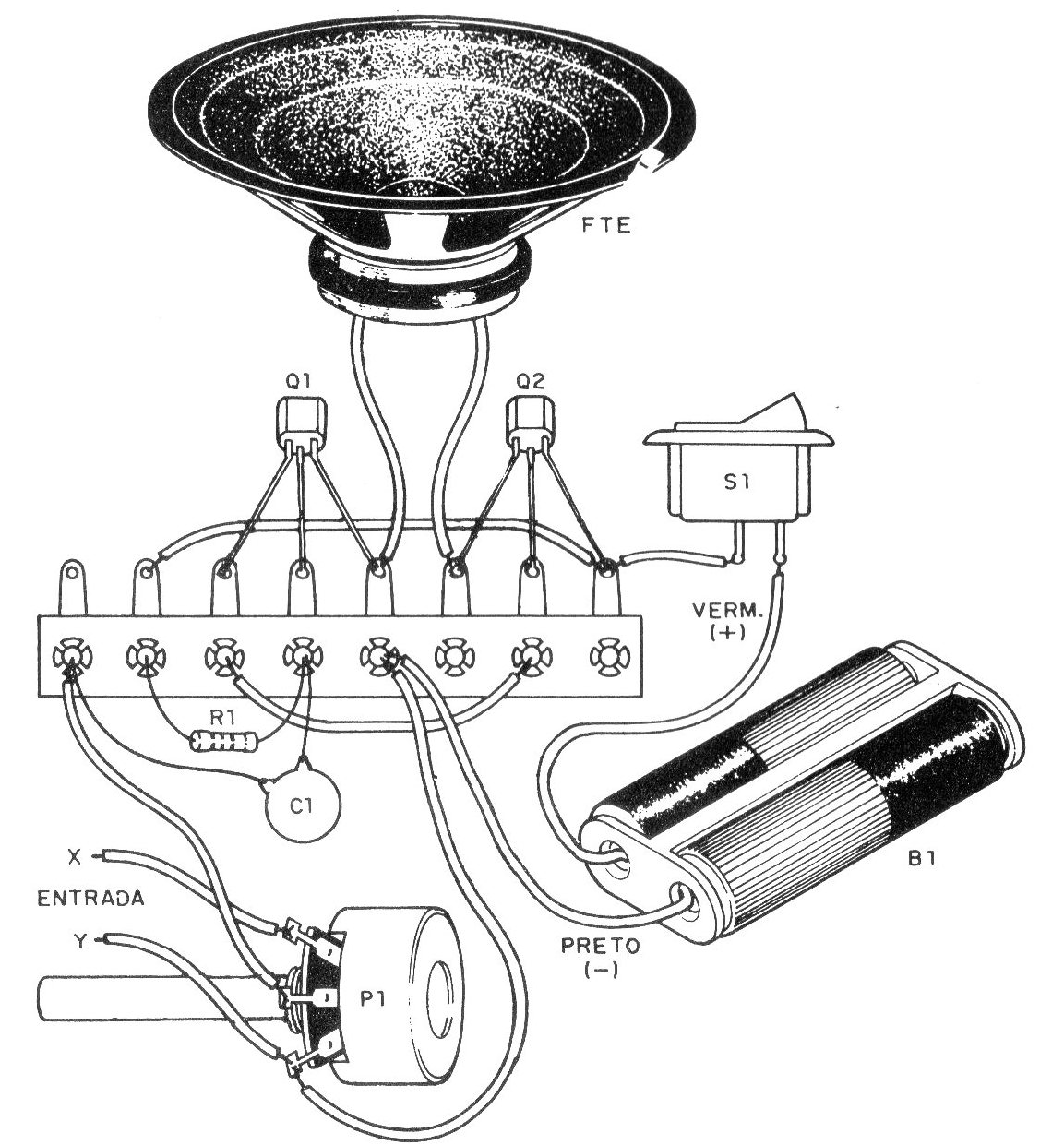

Observe na montagem a posição dos transistores e a polaridade das pilhas.

A entrada do amplificador é feita nos fios X e Y. O leitor pode ligar estes fios diretamente na fonte de sinal (onde vai o fone de um rádio de cristal, por exemplo) ou então colocar um jaque.




| Clique na imagem para ampliar |






| Clique na imagem para ampliar |









Lista de Material



Q1 – BC548 - transistor NPN de uso geral

Q2 - BC558 - transistor PNP de uso geral

P1 – 100 k – potenciômetro

FTE - alto-falante de 4 ou 8 ohms

B1 – 3 V - 2 pilhas pequenas

R1 - 10 M x 1/8 W - resistor (marrom, preto, azul)

C1 - 100 nF (104) - capacitor cerâmico

S1 - Interruptor geral

Diversos: suporte para 2 pilhas ponte de terminais, fios, solda caixa para montagem.
