Um considerável reforço dos sons agudos, centralizados em 5kHz, pode ser obtido com este circuito. Com ele você pode usar um amplificador exclusivamente para alimentar um conjunto de tweeters, com resposta exclusiva na faixa de agudos e um total aproveitamento da potência.

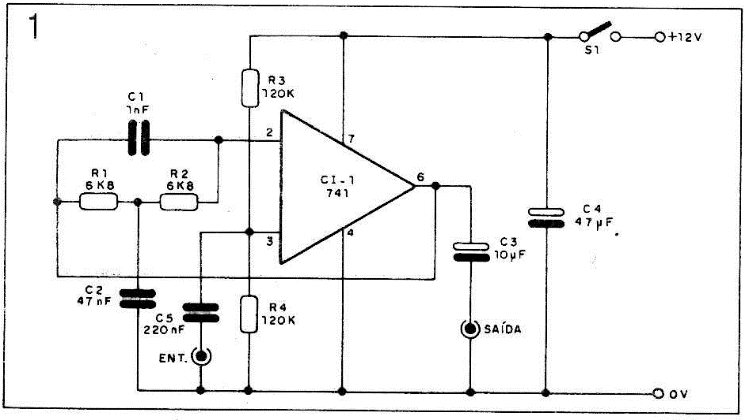

Conforme podemos ver pelo circuito da figura 1, o coração do projeto é um amplificador operacional 741 Orlas equivalentes podem ser experimentados), que possui uma rede de realimentação seletiva, que está sintonizado para uma frequência de aproximadamente 5k Hz.

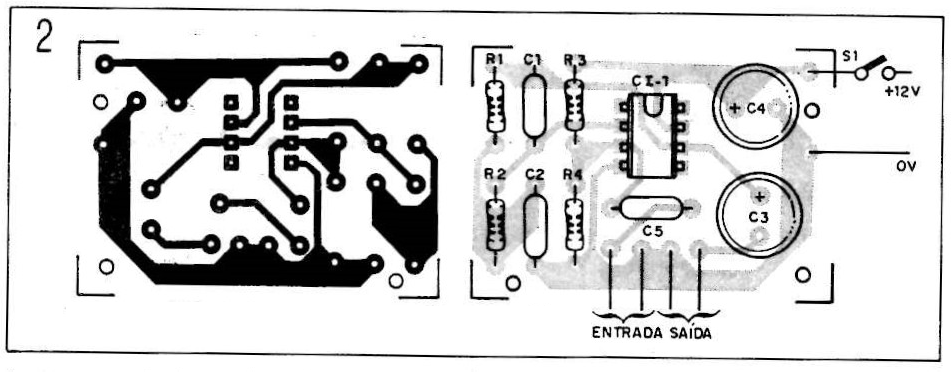

A placa de circuito impresso para este projeto rápido é mostrada na figura 2. Como se trata de circuito que opera com sinais de baixa intensidade é muito importante observar as blindagens das entradas e saídas.
A alimentação de 12V deve ser feita com fonte bem filtrada, ou aproveitada do próprio amplificador que este circuito deve excitar.
A sensibilidade do circuito é da ordem de 100mV e a impedância de saída de 150 ohms. Os resistores usados são todos de 1/8 ou 1/4W com 5% ou 10% de tolerância e os eletrolíticos para 12V ou mais. Os demais capacitores podem ser de poliéster ou cerâmica.
Uma aplicação bastante interessante para este projeto se dá em conjuntos musicais, realçando as guitarras, cujos sons agudos "passam" com facilidade, bloqueando os graves que não obtêm o reforço.
