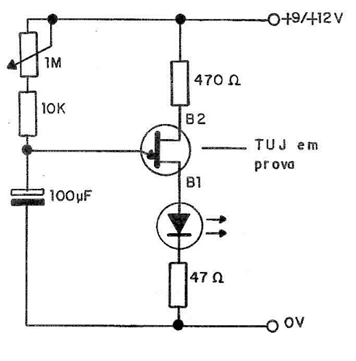

O circuito da figura excita um LED com piscadas regulares podendo ser usado em sinalização ou para cronometragem de tempo. Consiste na aplicação típica do transistor unijunção. A alimentação deve ser feita com tensão a partir de 9V e a frequência das piscadas será controlada no potenciômetro. Para excitar lâmpadas de maior potência ou mesmo mais LEDs podemos acrescentar a este circuito básico uma etapa amplificadora de um transistor conforme mostra a figura
Lâmpadas de 9 a 15V com correntes de até 200 mA podem ser excitadas pelo circuito mostrado.

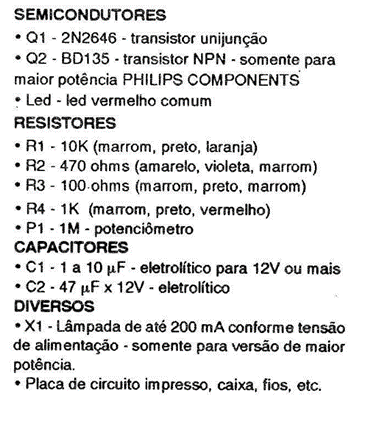

Lista de material:
