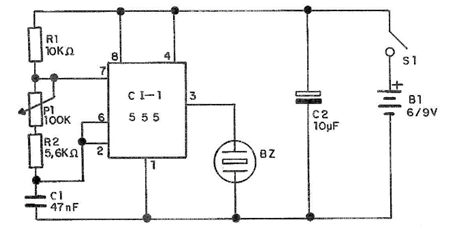

Conforme vimos, o circuito integrado 555 é um dos timers mais populares encontrando urna infinidade de aplicações práticas. O circuito que damos a seguir serve tanto para provar estes integrados como também como: sirene, espanta-mosquitos, dispositivo de chamada e trocando o capacitor de tempo (pino 2) por um eletrolítico e o buzzer por um LED, como: pisca-pisca, sinalizador, etc. Na figura 1 temos o circuito completo do provador de 555.

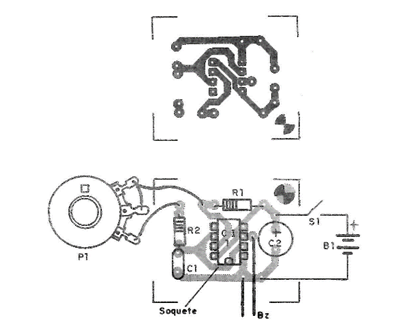

Sua montagem numa placa de circuito impresso é mostrada na figura2.
Para encaixar o circuito integrado em teste usamos um soquete DIL de 8 pinos. Observe a posição de encaixe do integrado em prova. Os resistores são de 1/8W ou maiores e o capacitor é de 47 nF. O potenciômetro controla a frequência do som que o transdutor produz.
O transdutor pode ser uma cápsula de microfone ou fone de cristal ou cerâmica. A alimentação do circuito pode tanto ser feita com 4 pilhas pequenas como a partir de uma bateria de 9V.
Para usar o aparelho, encaixe o circuito integrado em teste no soquete e ligue a alimentação. Ajuste P1 e o transdutor deve emitir um apito se o circuito integrado estiver bom. Ajustando P1 o som muda de frequência.
Se nada ocorre é porque o circuito integrado se encontra danificado. A prova inicial de funcionamento do provador deve ser feita com um CI em bom estado.
