O circuito mostrado na figura1 é uma solução rápida para se comandar uma carga externa através de relé a partir de sinais obtidos da porta paralela de um PC. Podemos usar este circuito como parte de uma interface de controle em testes de equipamentos automatizados por um software, ou mesmo para teste de equipamentos que devam ser controlados por um computador.
Figura 1

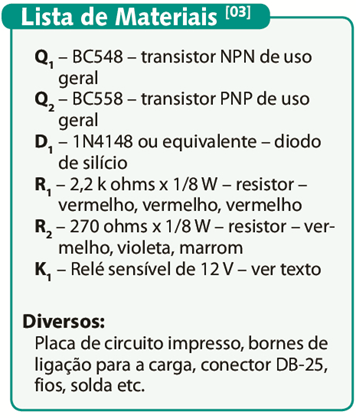

O relé recomendado é do tipo sensível com corrente de bobina de 50 mA e corrente de contatos de acordo com a carga que deverá ser controlada. A tensão do relé depende da alimentação externa para esse setor do circuito.
Na figura 2 temos uma sugestão de placa de circuito impresso.
Figura 2
