Esta é uma maneira simples de se carregar a bateria de um automóvel numa emergência. Este procedimento pode ser necessário se você ficar sem partida em sua casa num fim de semana ou em outras condições desfavoráveis.
O carregador é extremamente simples, pois usa apenas dois componentes: uma lâmpada e um diodo. A carga é lenta, mas com algumas horas de aplicação do dispositivo já se pode ter energia suficiente para a partida,
A lâmpada atua como limitador de corrente de modo a se obter de 400 a 800 mA de corrente de carga na bateria. A potência da lâmpada determina a velocidade da carga sendo o máximo recomendado em 110 V de 150 watts e de 200 W na rede e 220 V.
Veja que este carregador não é econômico pois a lâmpada deverá ficar acessa com aproximadamente metade da potência durante a carga, devendo ser usado apenas nas situações de emergência.
MONTAGEM

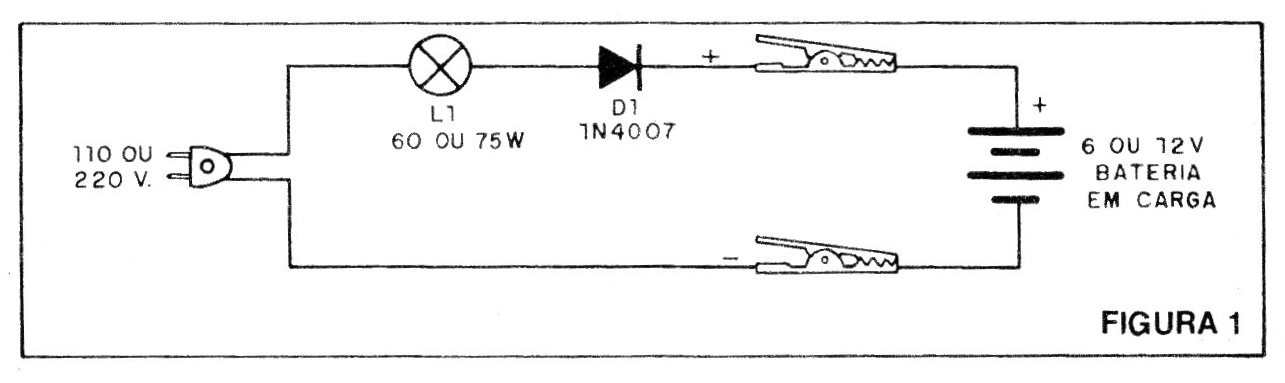

Não há segredo para a montagem, conforme podemos ver pelo diagrama da figura 1.

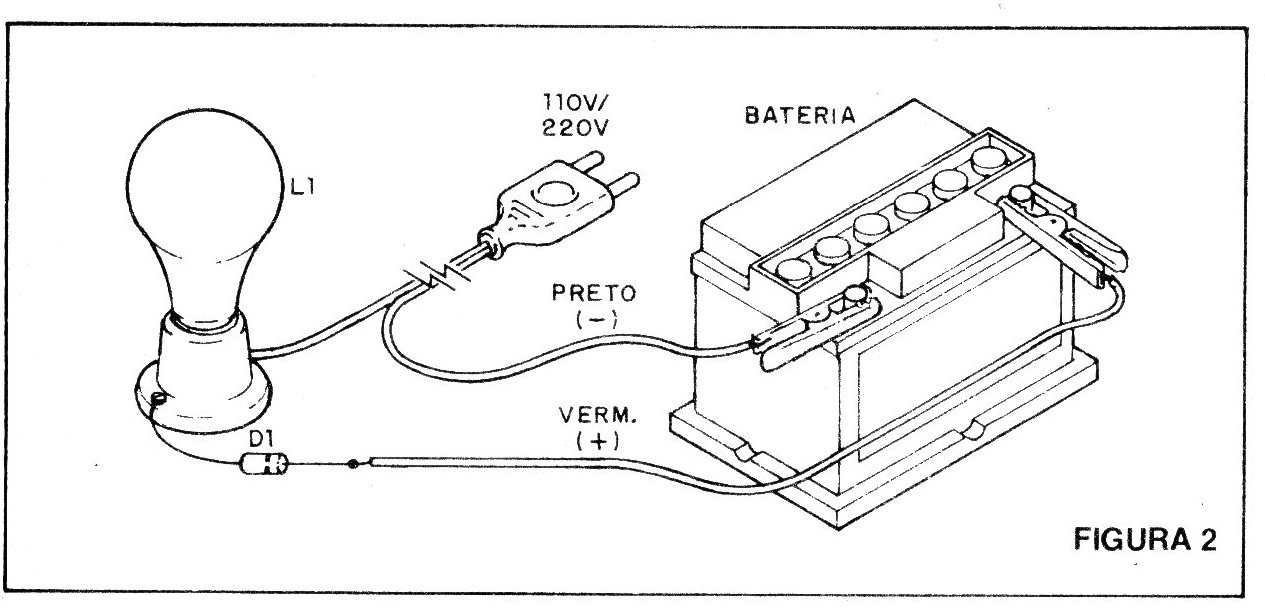

A disposição real dos componentes é mostrada na figura 2.
O diodo, cuja polaridade deve ser observada pela posição do anel, pode ser o 1N4004, 1N4007, BY126 ou BY127 se sua rede for de 110 V. Para a rede de 220 V podem ser usados os 1N4007 ou BY127.
A lâmpada é montada em soquete comum, sendo do tipo incandescente com potência norma! de 60 W ou 75 W.
USO
Para usar, desligue todos os dispositivos do carro e conecte as garras nos polos conforme mostra a própria figura 2. O polo positivo do aparelho vai ao positivo da bateria e o negativo do aparelho ao negativo da bateria.
Uma carga para se obter partida deve ter de 3 a 5 horas.
LISTA DE MATERIAL
D1 - Diodo 1N4007 ou BY127
L1 - 60 ou 75 W - lâmpada incandescente de 110 V ou 220 V
Diversos: cabo de alimentação, soquete para a lâmpada, garras para conexão na bateria etc.
