Este circuito ultra simples detecta imperceptíveis variações da resistência da pele. Com atenção durante um interrogatório. podemos verificar se alguém está mentindo ou dizendo a verdade.

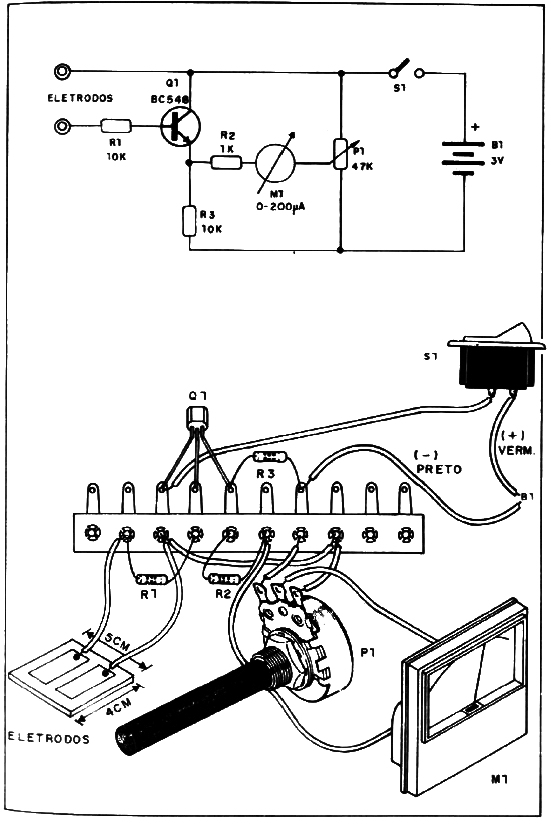

Os polígrafos, ou detectores de mentira, funcionam baseados nas pequenas variações da resistência da pele, indicadas por um instrumento, que ocorrem quando uma pessoa mente. O nosso circuito é muito simples e sensível, usando um VU meter de 200 uA como detector.
Ajustando o ponteiro para o meio, a escala em P1, quando a pessoa interrogada apoia os dedos nos eletrodos, instruímos esta pessoa que ela deve manter o ponteiro imóvel. Fazendo o inter- rogatório, as movimentações da agulha podem indicar que ela está mentindo.
O circuito é alimentado por 3 volts e o VU e de aparelho de som.
Os eletrodos consistem em duas chapinhas de metal (lata ou cobre) que são fixadas numa base de madeira.
Ao fazer o ajuste, se não houver ponto de equilíbrio no meio da escala, reduza o valor de R2.
Na montagem, observe a polaridade das pilhas e a posição de M1.
Material
Q1 - BC548 - transistor NPN de uso geral
M1 - VU - meter de 200 uA
P1 - 47 k - potenciômetro
B1 - 3 V - 2 pilhas pequenas
R1 - 10 k x 1/8 W - resistor (marrom, preto, laranja)
R2 - 1 k x 1/8 W - resistor (marrom, preto, vermelho)
R3 - 10 k x 1/8 W - resistor (marrom, preto, laranja)
S1 - Interruptor simples
Diversos: suporte para duas pilhas, ponte de terminais, fios, solda, etc.
