Se bem que as transmissões em AM tendam a desaparecer, assim como os receptores, um velho radinho que tenha a faixa de ondas curtas ainda serve para a realização de experimentos e demonstrações interessantes.
Com ele podemos demonstrar como as transmissões de telegrafia funcionam, o que foi amplamente utilizado com meio eficiente de comunicações à longa distância durante muitos anos, principalmente entre os anos 20 e os anos 70.
As transmissões nesta faixa, que ainda são utilizadas por radioamadores e em serviços especiais podem alcançar milhares de quilômetros em condições especiais de propagação.
Descrevemos agora um simples transmissor experimental de onda contínua (CW - continuous wave) que terá seus sinais captados num radinho situado a a distâncias que dependem da sensibilidade do receptor e da antena. O circuito operará em frequência entre 2 MHz e 15 MHz.
O circuito consiste basicamente num oscilador Hartley em que a frequência é determinada pela bobina L1 e pelo variável CV.

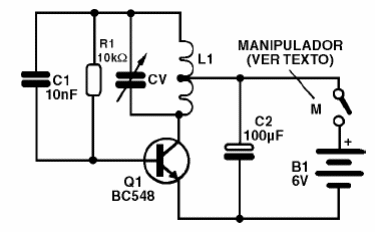

Na figura 1, temos o diagrama do transmissor que opera em CW (Veja CW e telegrafia no nosso almanaque para saber mais).
A bobina é formada por 20 a 40 voltas de fio esmaltado 28 ou mais fino, ou ainda, fio comum 22 de capa plástica, com uma tomada na espira central.
Com menos espiras a frequência será mais alta. Faça testes com seu radinho para ver a melhor faixa em sua localidade.
A forma é um bastão de ferrite de 0,8 a 1 cm de diâmetro e de 15 a 30 cm de comprimento. O capacitor variável pode ser aproveitado de qualquer rádio de AM com capacitância entre 120 e 310 pF.

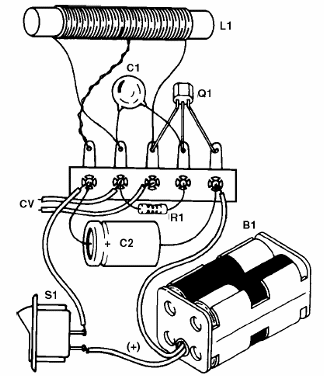

Na figura 2 temos a montagem experimental feita numa ponte de terminais isolados.
Na figura 3 a disposição dos componentes numa matriz de contatos.
Para testar o aparelho é simples: ligue nas proximidades um rádio de AM fora de estação, na faixa de ondas curtas escolhida. Ajuste então o variável CV do transmissor até captar uma espécie de “sopro”, que é a portadora de RF.
Interrompendo esta portadora com um manipulador no circuito, ou mesmo através do interruptor pode-se codificar o sinal, transmitindo-se em código Morse (telegrafia).
Este é o princípio de muitos transmissores. Você pode usar esta montagem experimental em feiras de ciências para demonstrações.
Você pode ligar ao coletor uma antena, consistindo num fio esticado de 3 a 10 metros de comprimento. Com isso, o alcance será bem maior.
