Este circuito transmite um tom intermitente na faixa de VHF, chegando à faixa de FM, se a bobina apropriada for usada.
A bobina pode ter de 4 a 10 espiras de fio 28 em forma de 1 cm sem núcleo para a faixa de 30 a 100 MHz.
O alcance pode chegar a algumas centenas de metros e a antena deve ter de 50 a 70 cm de comprimento.
A alimentação pode ser feita com tensões de 6 ou 9 V de pilhas comuns.
Uma bateria não teria grande autonomia neste circuito devido ao consumo.

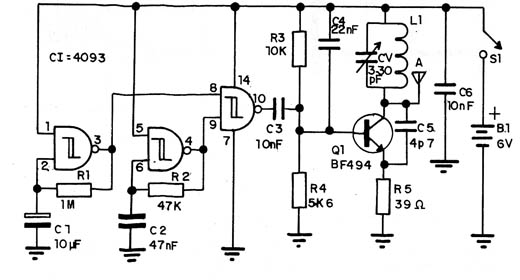

Na figura 1 temos o diagrama completo do transmissor.
![Figura 1 – Diagrama do Transmissor
Figura 1 – Diagrama do Transmissor](/images/stories/mini/min0446_0001.jpg)
Figura 1 – Diagrama do Transmissor

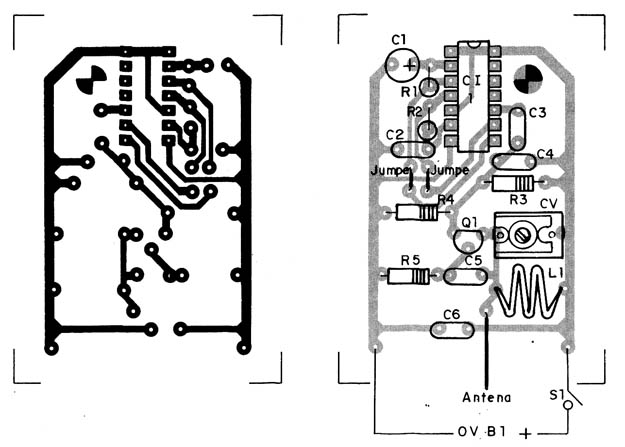

A placa de circuito impresso para a montagem é mostrada na figura 2.
![Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem](/images/stories/mini/min0446_0002.jpg)
Figura 2 – Placa de circuito impresso para a montagem
