A finalidade deste circuito é gerar um sinal que pode ser captado entre os canais 2 e 5 de um televisor analógico comum, e eventualmente com menor intensidade, entre os canais 7 e 13.
Com isso, você pode ser aproximar de um televisor a uma distância de 3 ou 4 metros e ligar seu gerador, provocando uma interferência que faz com que a imagem de um programa desapareça ou ainda sejam produzidas barras na tela. O efeito depende do sinal da estação que está sendo interferida.

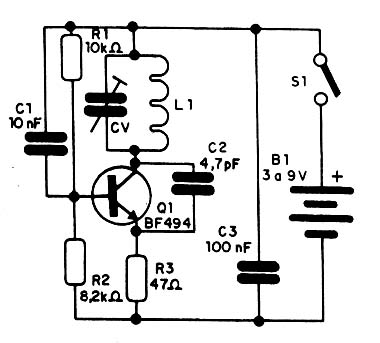

O gerador também pode ser usado para testes de funcionamento de um televisor quando não existem estações próxima. Na figura 1 temos o diagrama completo do gerador.

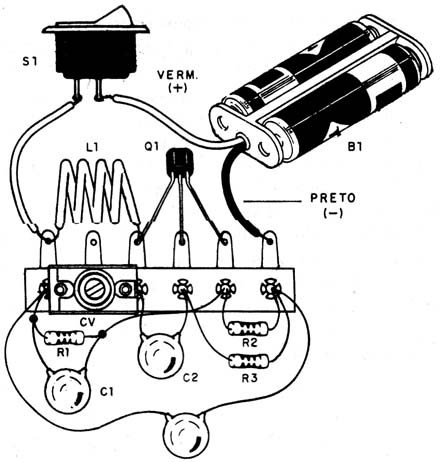

A disposição dos componentes numa ponte de terminais é mostrada na figura 2.
A bobina é formada por 3 ou 4 espiras de fio comum com diâmetro de 1 cm sem núcleo. O trimmer antigo de porcelana, mostrado na figura 2, pode ser substituído por um tipo moderno de plástico e seu valor não é crítico, podendo ficar entre 15 e 40 pF de capacitância máxima.
Os capacitores devem ser cerâmicos e a alimentação pode ser feita com tensões de 3 a 9 V. Um fio de 15 a 30 cm pode ser ligado ao coletor do transistor, funcionando como antena.
Q1- BF494 - transistor NPN de RF
S1- Interruptor simples - opcional
B1- 3 a 9 V- pilhas ou bateria
L1- Bobina- ver texto
CV - trimmer - ver texto
C1- 10 nF- capacitor cerâmico
C2- 4,7 pF- capacitor cerâmico
C3 - 100 nF- capacitor cerâmico
R1- 10k Ω x 1/8 W - resistor - marrom, preto, laranja
R2 - 8,2 k Ω x 1/8 W- resistor - cinza, vermelho, vermelho
R3 - 47 Ω x 1/8 W- resistor - amarelo, violeta, preto
Diversos:
Ponte de terminais, suporte de pilhas ou conector de bateria, fios, solda, etc.
