Transmissor de FM para distâncias até 500 metros (MIN773)

Esse transmissor de maior alcance pode ser alimentado por pilhas comuns, fonte de 12 V ou mesmo uma bateria de carro. O maior alcance, evidentemente ser  obtido coma tensão maior de alimentação, se bem que neste caso o uso de pilhas não seja recomendado pelo maior consumo.

O circuito também tem uma etapa pré-amplificadora de áudio para o microfone, o que lhe proporciona maior sensibilidade permitindo assim seu uso melhor como aparelho de espionagem. O ajuste da sensibilidade depende do tipo de uso pode ser feito através de um trimpot (P1).

O maior alcance ser  obtido com uma antena de 1 a 1,2 m de comprimento. Os valores entre parênteses no diagrama são para uma tensão de alimentação de 12 V.

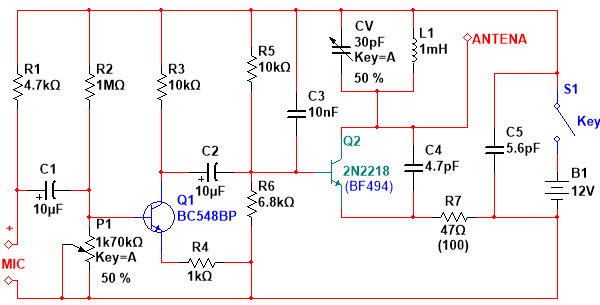

Na figura 1 temos o diagrama completo deste transmissor.



L1 e CV têm as mesmas características indicadas no projeto anterior. Os capacitores usados também devem ser todos cerâmicos, exceto C1 e C2 que são eletrolíticos com uma tensão mínima de trabalho de 12 V.

O microfone usado é de eletreto de dois terminais e sua polaridade deve ser observada na ligação. Esse microfone pode ser substituído por uma cápsula cerâmica ou de cristal, bastando retirar R1 do circuito.

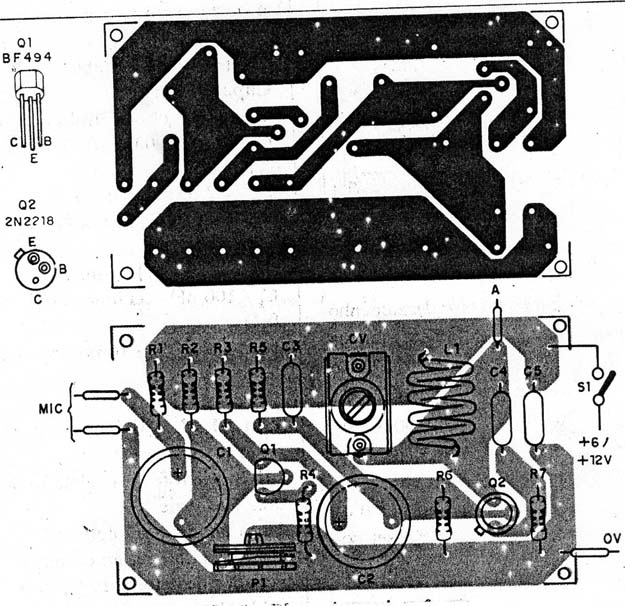

A disposição dos componentes numa placa de circuito impresso é mostrada na figura 2.



Para ajustar e usar o transmissor, o procedimento é o mesmo do projeto anterior. Melhor desempenho também pode ser obtido se a bobina for ligada a uma tomada de L1, e não diretamente ao coletor do transistor.

Com a escolha apropriada do ponto de conexão desta antena teremos também maior estabilidade de funcionamento. Em operação a antena deve ser mantida em posição vertical longe de objetos que possam afetar seu funcionamento.

O único ajuste adicional que temos é o da polarização do transistor pré-amplificador que deve ser feito em P1 para que tenhamos a melhor qualidade de som.
