Este circuito pode ser usado juntamente com o receptor do MIN729 ou com outros circuitos que sejam projetados com a mesma finalidade.
O circuito se destina a um link de áudio de baixa frequência como, por exemplo, a transmissão de sinais de um amplificador para uma caixa remota sem fio.
A alimentação deve ser feita com fonte simétrica de 6 a 12 V e o LED é do tipo infravermelho ou visível.
Recursos ópticos devem ser agregados para se obter maior diretividade e alcance como, por exemplo, uma lente convergente.

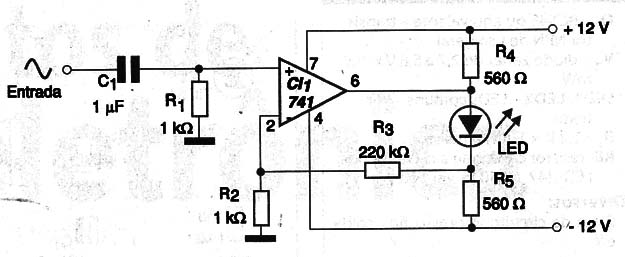

Na figura 1 temos o diagrama completo do link.

Figura 1

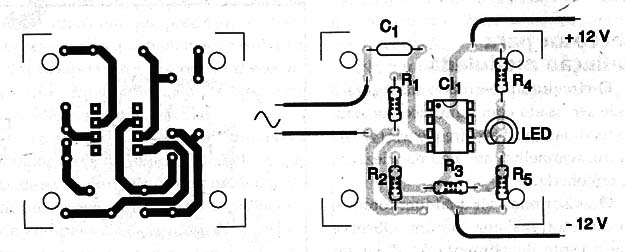

Na figura 2 uma sugestão de placa de circuito impresso.

Figura 2

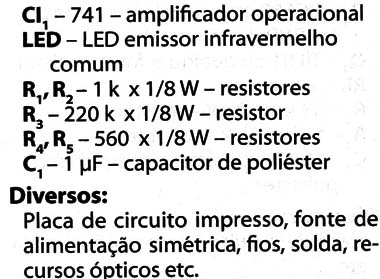

O ganho do circuito é dado por R3 que eventualmente pode ser alterado.
