Este pulsador para um LED, ou Flasher, tem um consumo extremamente baixo, podendo ser alimentado por pilhas ou baterias, que terão enorme durabilidade. O circuito funciona com tensões de 3 a 12 V.

Este circuito tem por base a versão CMOS do conhecido 555 que é a TLC555 ou TL555 de baixíssimo consumo.

O circuito exige uma corrente média de alguns microampères, o que significa uma enorme durabilidade para as pilhas ou baterias utilizadas na sua alimentação.

A frequência depende de C1 que pode ser alterado numa ampla faixa de valores e o LED pode ser de qualquer cor.

Na figura 1 temos o diagrama completo do pulsador.

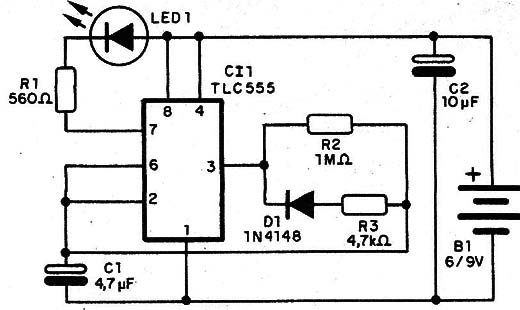

Figura 1 – Diagrama do pulsador
Figura 1 – Diagrama do pulsador



A montagem pode ser feita numa matriz de contatos, ou ainda numa placa de circuito impresso com o padrão mostrado na figura 2.

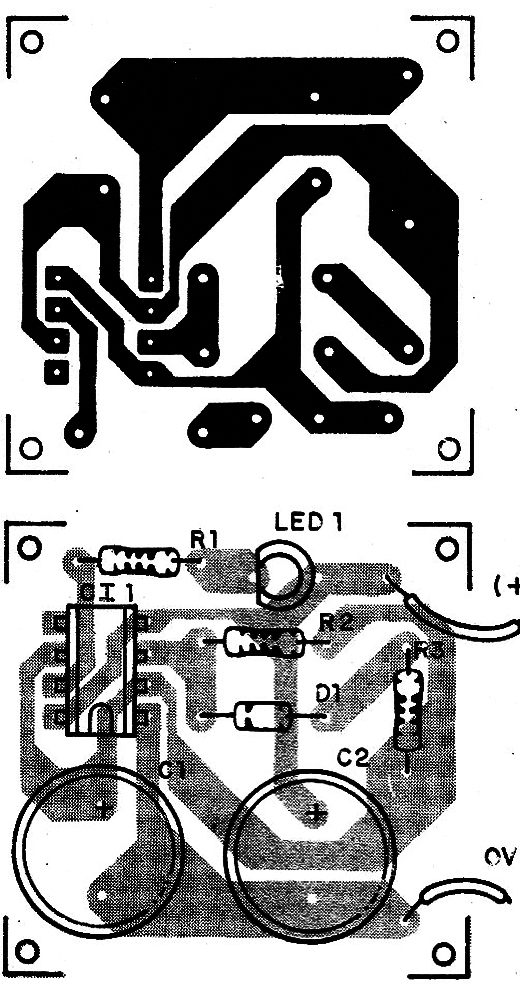

   Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



Observe a posição do integrado, dos diodos e do LED na montagem.



CI-1 – TLC7555 (555 CMOS) – circuito integrado

D1 – 1N4148 – diodo de uso geral

LED1 – LED de qualquer cor

R1 – 560 Ω x 1/8 W – resistor – verde, azul, marrom

R2 – 1 M Ω x1/8 W – resistor – marrom, preto, verde

R3 – 4k7 x 1/8 W – resistor – amarelo, violeta, vermelho

C1, C2 – 10 µF x 6 V – capacitor eletrolítico

B1 – 3 a 6 V – 2 a 4 pilhas de qualquer tamanho



Diversos

Placa de circuito impresso, suporte de pilhas, fios, solda, etc.
