Na figura 1 temos um oscilador controlado a cristal que pode gerar sinais na faixa de 100 kHz a 30 MHz, com base no FET de junção (JFET).
O capacitor C1 deve ser cerâmico e o transistor admite equivalentes como o MPF102 que, no entanto, tem uma disposição de terminais diferente da indicada.
O choque de RF pode ser do tipo comercial ou fabricado enrolando-se aproximadamente 100 voltas de fio 32 ou mais fino num núcleo de FI aproveitada de rádio transistorizado.

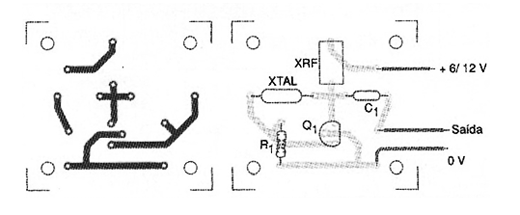

Na figura 2 temos uma sugestão de placa de circuito impresso para implementação deste simples oscilador.
Q1 – BF245 – FET de junção (JFET)
XTAL – cristal conforme a freqüência desejada
R1 – 1 M Ω x 1/8 W – resistor
XRF – 1 mH – ver texto
C1 – 1 nF – capacitor cerâmico
Diversos:
Placa de circuito impresso, fios, solda, etc.
