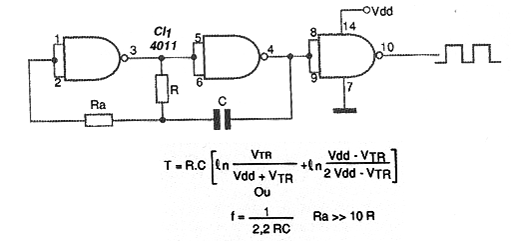

Outra solução para se gerar sinais retangulares de alguns hertz até 5 MHz aproximadamente é a que faz uso de dois inversores CMOS, conforme mostra a figura 1.
Este oscilador RC tem sua freqüência calculada de modo exato pela primeira fórmula onde Vtr é a tensão de disparo de cada porta.
Uma fórmula mais simples, que despreza esse fator, já que ele é aproximadamente o mesmo para uma ampla faixa de alimentações, é dada abaixo, no próprio diagrama.
O resistor Ra deve ser pelo menos 10 vezes maior que R. Valores típicos de R estão na faixa de 10 k Ω a 100 k Ω e o capacitor entre 100 pF e 100 nF. O sinal gerado é retangular.
Qualquer função CMOS que possa ser configurada como inversor pode ser usada neste oscilador, como portas NOR, NAND, Inversores, etc.

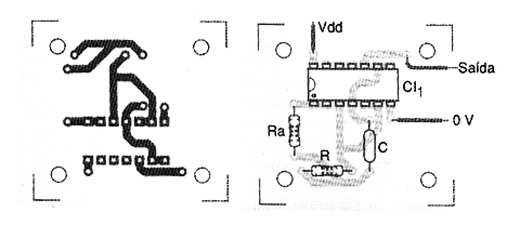

Na figura 2 temos uma sugestão de placa de circuito impresso para implementação deste oscilador.
C I-1 – 4011, 4001 ou outro inversor CMOS – ver texto
Ra – 100 k Ω – ver texto
R – 10 k Ω – ver texto
C – 10 nF a 100 nF – capacitor
Diversos:
Placa de circuito impresso, fios, solda. Etc.
