Para gerar sinais numa faixa de freqüências entre algumas dezenas de quilohertz até 30 ou 40 MHz, o oscilador Hartley mostrado na figura 1 serve perfeitamente.
Nesse circuito é o par ressonante LC que determinam a freqüência de operação. Para altas freqüências podemos usar tanto uma bobina com núcleo ajustável como um capacitor variável.
Os valores de C1 são escolhidos em função da faixa de freqüências a serem geradas, assim como a bobina, que deve ser enrolada num bastão de ferrite para as frequências abaixo de 20 MHz e sem núcleo acima de 20 MHz.
A tabela abaixo dá o número de espiras num bastão de 1 cm de diâmetro x 10 cm de comprimento assim como o valor de C1. O valor de C também é dado
| Freqüência | C1 | L | C |
| 10 kHz a 100 kHz | 22 a 100 nF | 200 a 500 espiras | 10 a 100 nF |
| 100 kHz a 1 MHz | 4,7 nF a 22 nF | 100 a 200 espiras | 100 pF a 10 nF |
| 1 MHz a 10 MHz | 2,2 nF a 4,7 nF | 20 a 100 espiras | 10 pF a 1 nF |
| 10 MHz a 30 MHz | 470 pF a 1 nF | 8 a 20 espiras | 4,7 pF a 10 pF |
Para os valores de resistores indicados no diagrama a alimentação pode ficar entre 3 e 12 V.
A fórmula junto ao diagrama permite calcular de maneira mais exata a freqüência de operação.

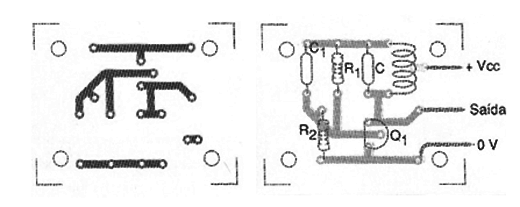

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem deste oscilador.
Observamos que, para freqüências acima de 1 MHz os capacitores devem ser cerâmicos.
Q1 – BC548 ou equivalente – transistor NPN de uso geral
C1 – 1 nF a 100 nF – capacitor – ver tabela
C – capacitor – ver tabela
L – bobina conforme a freqüência – ver tabela
R1 – 10 k Ω x 1/8 W – resistor
R2 – 5,6 k Ω x 1/8 W – resistor
Diversos:
Placa de circuito impresso, fios, núcleo de ferrite para bobina, solda, etc.
