Talvez esta seja uma das soluções de oscilador com circuito integrado com maior quantidade de projetos já publicados por nós.
De fato, pela sua versatilidade, capaz de gerar sinais de 0,001 Hz a quase 10 MHz com facilidade e apenas dois componentes externos ela consiste na solução ideal quando se necessita de um sinal retangular.

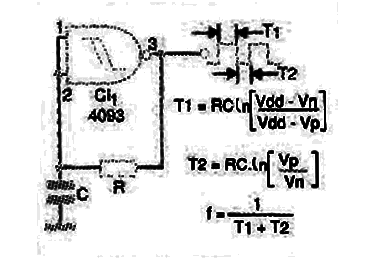

No caso, aproveitamos apenas uma das quatro portas NAND do 4093 podendo as outras três portas ser usadas com outras finalidades. O circuito básico, com a formula que permite calcular sua freqüência é dado na figura 16.
T1 é o período em que a saída permanece no nível alto, enquanto que T2 é o tempo que ela permanece no nível baixo.
Vdd é a tensão de alimentação, Vt a tensão de excursão positiva e Vn a tensão de excursão negativa. Essas duas últimas tensões dependem da alimentação, conforme tabela dada abaixo:
| Tensão (Vcc) | Vt | Vn |
| 5 V | 3,3 | 1,8 |
| 10 V | 6,2 | 4,1 |
| 15 V | 9,0 | 6,3 |
Esses são valores típicos à temperatura ambiente, podendo variar sensivelmente na prática. Assim, eles servem apenas para um cálculo aproximado da freqüência.
O 4093 pode oscilar até uns 7 ou 8 MHz com alimentação de 10 V.
Valores típicos de R estão na faixa de 1 kΩ a 1 MΩ e para C entre 100 pF e 100 µF.

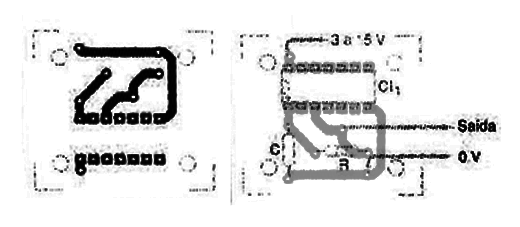

Na figura 2 temos uma sugestão de placa de circuito impresso para aproveitarmos apenas a primeira porta como oscilador. As demais portas podem ser usadas em outras funções ou ainda ligadas em paralelo como inversores para amplificação digital do sinal gerado.
A corrente drenada ou fornecida por cada saída com alimentação de 10 V é de 2,25 mA.
CI-1 – 4093 – circuito integrado CMOS
R – resistor – ver texto
C – capacitor – ver texto
Diversos:
Placa de circuito impresso, fios, solda, etc.
