Osciladores de duplo-T consistem numa solução simples para se gerar sinais senoidais de baixas freqüências, até uns 10 kHz tipicamente.
Esses circuitos também podem ser usados para gerar oscilações amortecidas bastando para isso que R/2 seja substituído por um trimpot de mesmo valor.
No caso de oscilações amortecidas, o estímulo para sua produção pode ser aplicado à base do transistor através de um capacitor ou um diodo.

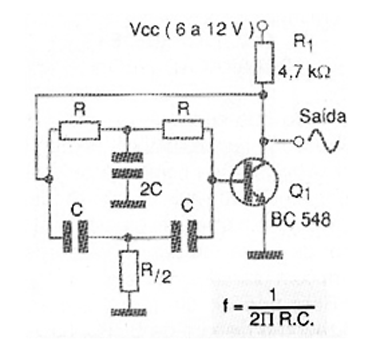

Na figura 1 temos então a configuração básica de um oscilador de duplo-T.
Valores típicos de R estão entre 100 k Ω e 150 k Ω e para os capacitores (C) valores entre 4,7 nF e 470 nF podem ser usados.
Observe a necessidade dos componentes do duplo T manter as relações de valores indicadas no diagrama.
A fórmula que permite calcular a freqüência em função dos componentes do duplo T também é dada junto ao diagrama, de modo a facilitar o desenvolvedor.

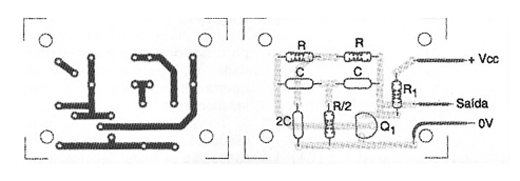

Uma placa de circuito impresso para a montagem do oscilador é mostrada na figura 2, caso ele seja usado isoladamente.
Q1 – BC548 ou equivalente – transistor NPN de uso geral
R1 – 4,7 k Ω ou 5,6 k Ω x 1/8 W – resistor
R – 100 k Ω – resistores – ver texto
C – 4,7 nF a 470 nF – capacitores – ver texto
Diversos:
Placa de circuito impresso, fios, solda, fonte de alimentação, etc.
