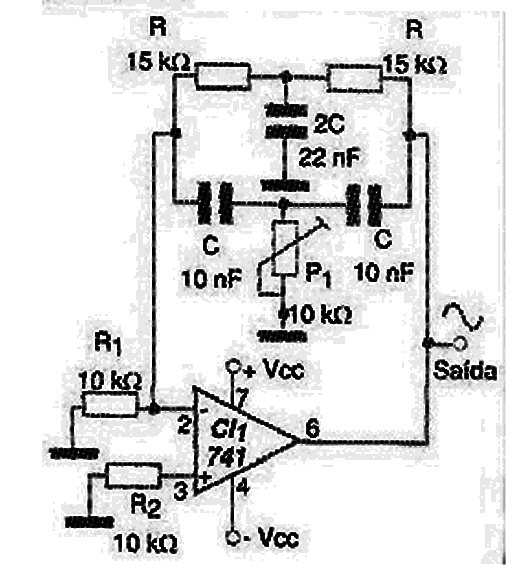

No oscilador mostrado na figura 1, a frequência de operação depende dos componentes do duplo T, que devem manter as relações de valores indicadas.










O ponto de oscilação é ajustado no trimpot P1 enquanto que a intensidade do sinal de saída é ajustada no potenciômetro P2.



O sinal produzido é senoidal de baixa impedância, o que torna esse circuito ideal para projetos de geradores de áudio e outras aplicações em que um tom puro de áudio seja necessário.



A fonte de alimentação deve ser simétrica e amplificadores operacionais equivalentes ao 741 podem ser experimentados.

Com os valores dos componentes indicados na lista de material, a frequência do sinal produzido será de aproximadamente 1 kHz.



A montagem pode ser feita numa matriz de contatos ou placa universal com o mesmo padrão.



Para se verificar o funcionamento desse circuito ligue em sua saída um transdutor piezoelétrico de alta impedância ou a entrada de um amplificador de áudio.



CI1 – 741 – circuito integrado, amplificador operacional

R1, R2 – 15 k Ω x 1/8 W – resistores – marrom, verde, laranja

R3 – 5,6 k Ω x 1/8 W – resistores – verde, azul, vermelho

R4, R5 – 10 k Ω x 1/8 W – resistores – marrom, preto, laranja

P1 – 10 k Ω – trimpot

P2 – 10 k Ω – potenciômetro



Diversos:

Fonte simétrica de 6 a 9 V, matriz de contatos, suporte de pilhas ou conector de baterias (fonte simétrica), fios, solda, etc.
