Este circuito pode ser ajustado para disparar e produzir um som quando a luz no LDR for cortada como também para mudar de tom o som emitido quando ocorrem variações da luz que incide no LDR.
Podemos usá-lo em demonstrações, como alarme experimental ou ainda como um instrumento musical experimental em que as notas são produzidas pela sombra da mão no LDR.
A alimentação do circuito pode ser feita com tensões de 3 ou 6 V.

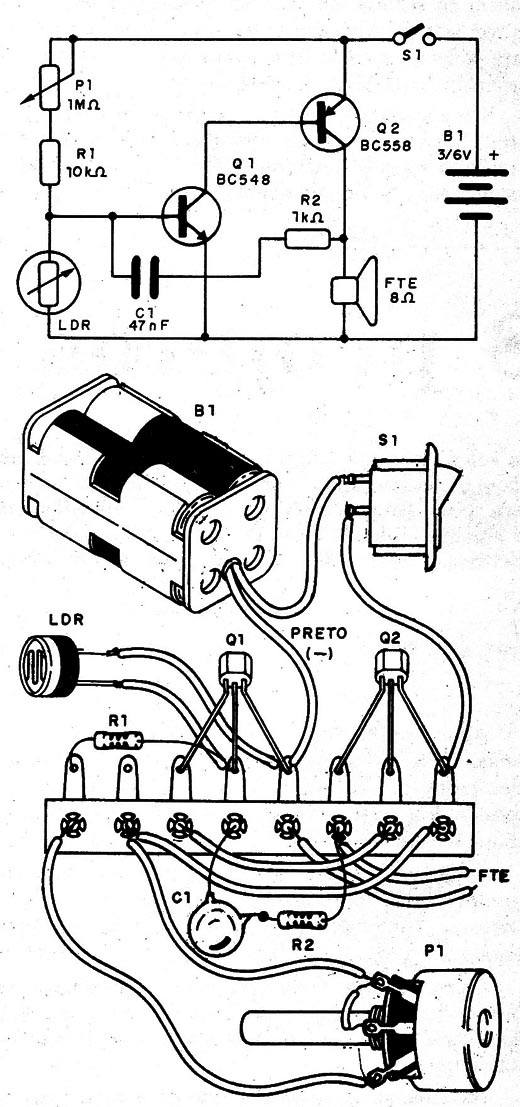

Na figura 1 temos o diagrama e a montagem em ponte de terminais.
Para utilizar o aparelho inicialmente deixe o LDR no escuro, e ajuste P1 até que o resistor fique prestes a oscilar (um pouco antes de começar a emitir som).
Fazendo sombra sobre o LDR o oscilador deve "apitar".
Com ajustes diversos podemos fazer o oscilador mudar de tom conforme afastamos ou aproximamos uma fonte de luz do LDR.
Q1 - BC548 ou equivalente - transistor NPN de uso geral
O2 - BC558 ou equivalente - transistor PNP de uso geral
FTE - alto-falante de 8 S2 pequenos (5 cm)
S1 - interruptor simples
B1 - 3 ou 6 V - 2 ou 4 pilhas pequenas
P1 - 1 M Ω - trimpot ou potenciômetro
R1 - 10 k Ω x 1/8 W - resistor (marrom, preto, laranja)
R2 - 1 k Ω x 1/8 W - resistor (marrom, preto, vermelho)
C1 - 47 nF (473 ou 0,047) - capacitor de poliéster ou cerâmico
LDR - LDR redondo comum de 1 ou 2,5 cm.
Diversos: ponte de terminais, suporte de pilhas, botão para o potenciômetro, caixa para montagem. fios. solda, etc.
