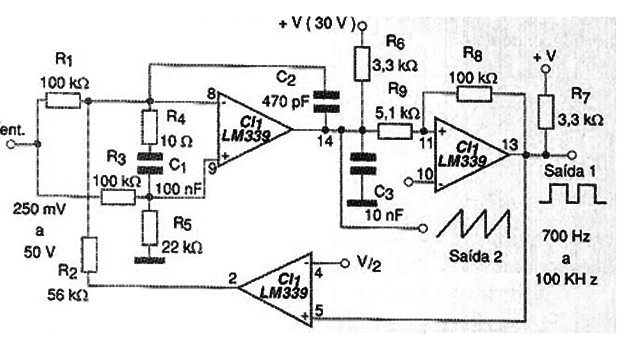

O circuito da figura 1 é sugerido pela National Semiconductor podendo gerar sinais de 700 Hz a 100 kHz quando a tensão de entrada ou controle varia entre 250 mV e 50 V.
São usados três dos quatro comparadores de tensão existentes no circuito integrado LM339.
Os capacitores de tempo podem ser alterados para se gerar outras faixas de tensão.
A alimentação é feita com fonte de 30 V simples, observando-se que a referência V/2 nas entradas de dois comparadores pode ser obtida com um divisor formado por dois resistores de 10 kΩ.
O circuito fornece sinais retangulares e triangulares em duas saídas diferentes.
Observe que são necessários os resistores pull-up de 3,3 kΩ nas saídas dos comparadores para se garantir a polarização correta de suas saídas, já que elas usam resistores com coletor aberto.

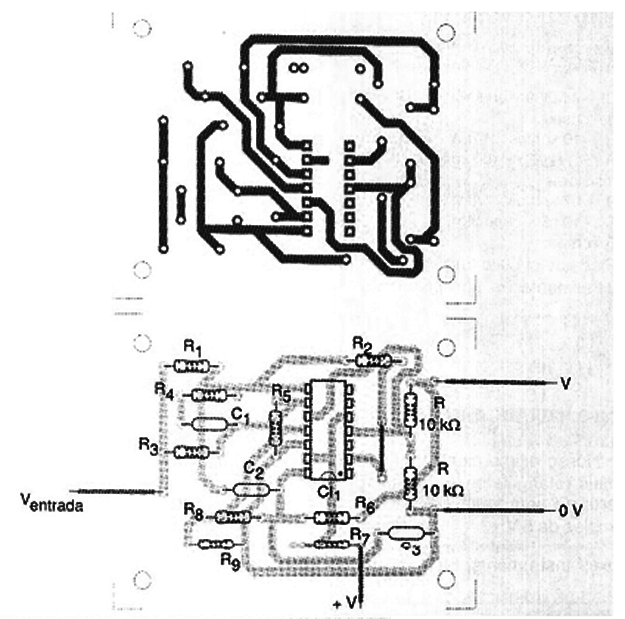

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem deste oscilador.
Evidentemente esta configuração pode ser mudada conforme às necessidades de projeto, com a troca dos comparadores usados em cada etapa.
CI-1 – LM339 – quádruplo comparador de tensão
R1, R3, R8 – 100 k Ω x 1/8 W – resistores
R2 – 56 k Ω x 1/8 W – resistor
R4 – 10 Ω x 1/8 W – resistor
R5 – 22 k Ω x 1/8 W – resistor
R6, R7 – 3,3 k Ω x 1/8 W – resistores
R9 – 5,1 k Ω x 1/8 W – resistor
C1 – 100 nF – capacitor
C2 – 470 pF – capacitor
C3 – 10 nF – capacitor
Diversos:
Placa de circuito impresso, fonte de alimentação de 30 V, fios, solda, etc.
