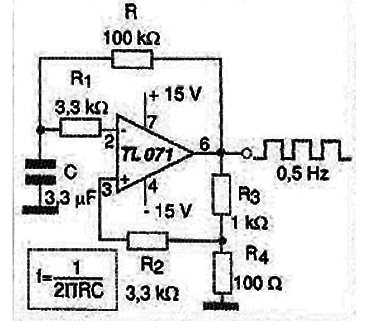

O circuito mostrado na figura 1 é sugerido pela Texas Instruments e tem por base seu amplificador operacional JFET TL071, gerando sinais retangulares de 0,5 Hz.
![Figura 1
Figura 1](/images/stories/mini/min0613_0001.png)
Outros amplificadores da mesma série podem ser usados como os TL081, TL072, TL082, etc. na mesma configuração.
O valor de C pode ser modificado para se gerar outras freqüências, conforme fórmula dada junto ao diagrama.
A alimentação deve ser feita com uma fonte simétrica de 15 V.

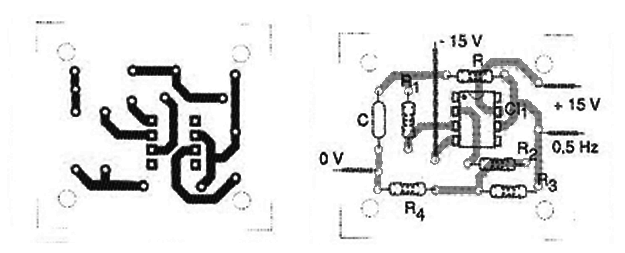

Na figura 2 temos uma sugestão de placa de circuito impresso para implementação deste oscilador.
![Figura 2
Figura 2](/images/stories/mini/min0613_0002.png)
CI-1 – TL071 – amplificador operacional
R – 100 k Ω x 1/8 W – resistor – ver texto
C – 3,3 µF – capacitor – ver texto
R1, R2 – 3,3 k Ω x 1/8 W – resistores
R3 – 1 k Ω x 1/8 W – resistor
R4 – 100 Ω x 1/8 W – resistor
Diversos:
Fonte de alimentação simétrica, placa de circuito impresso, fios, solda, etc.
