O oscilador mostrado na figura 1 usa um dos quatro comparadores do circuito integrado LM339.
A frequência é 100 kHz mas valores próximos, até 1 MHz podem ser obtidos com outros cristais.
A alimentação pode ser feita com tensões de 5 a 12 V e a saída é retangular.
Os outros três comparadores do mesmo circuito integrado podem ser empregados em outras funções, já que são completamente independentes.

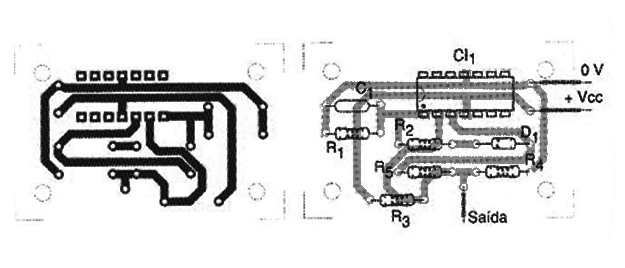

Na figura 2 temos uma placa de circuito impresso aproveitando o primeiro dos comparadores. Em torno dos demais o desenvolvedor pode elaborar outros osciladores ou outras funções.
CI-1 – LM339 – quádruplo comparador de tensões
R1 , R2 – 220 k Ω x 1/8 W – resistores
R3 – 100 k Ω x 1/8 W – resistor
R4 – 2,2 k Ω x 1/8 W – resistor
XTAL – cristal de 100 kHz
C1 – 100 nF – capacitor cerâmico
Diversos:
Fonte de alimentação simples, placa de circuito impresso, fios, solda, etc.
