O oscilador de duplo T consiste numa interessante alternativa para geração de sinais senoidais de boa qualidade numa faixa de frequências que vá de alguns hertz a algumas dezenas de quilohertz.
A distorção harmônica típica dos sinais gerados por este circuito é da ordem de 1%.

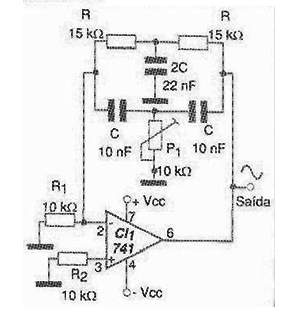

O duplo T determina a freqüência de operação numa rede de realimentação, sendo sua freqüência dada pelos valores dos componentes conforme fórmula dada junto ao diagrama da figura 1.
Observe que os componentes do duplo T devem manter as relações indicadas. O trimpot de ajuste permite selecionar o ponto de oscilação.
O ajuste desse componente também possibilita a geração de oscilações amortecidas pelo circuito.
Com os valores dos componentes no circuito da figura 1 a freqüência gerada estará em torno de 1 kHz.

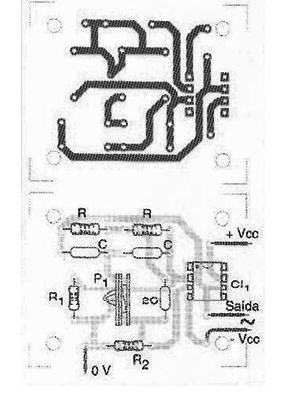

Na figura 2 temos uma placa de circuito impresso para o circuito mostrado na figura 1.
CI-1 – 741 ou equivalente – amplificador operacional
R1, R2 – 10 k Ω x 1/8 W – resistores
R – 15 k a 100 k Ω – ver texto
P1 – 10 k Ω a 100 k Ω – trimpot – ver texto
C – 1 nF a 1 µF – ver texto – capacitores
Diversos:
Placa de circuito impresso, fonte de alimentação simétrica, fios, solda, etc.
