A configuração mais simples de oscilador com amplificador operacional e que tanto pode gerar sinais retangulares como dente-de-serra é a mostrada na figura 1.

Figura 1
Figura 1



Trata-se de um oscilador de relaxação em que a freqüência é determinada pelo resistor de realimentação e o capacitor ligados à entrada inversora.

Com os valores dos componentes mostrados neste circuito a freqüência será da ordem de 1 kHz.

R pode ter valores entre 10 k Ω e 1 M Ω tipicamente e para os capacitores os valores são dados apenas em função dos limites de freqüência em que o operacional pode oscilar. Valores entre 1 nF e 100 µF podem ser usados.

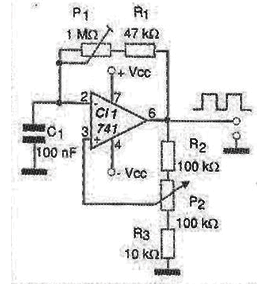

Para se obter um oscilador de frequência ajustável com a mesma configuração, agregamos dois potenciômetros, um para ajuste de simetria do sinal e outro para a frequência, conforme mostra a figura 2.



Figura 2
Figura 2



Este circuito pode gerar sinais de 250 Hz a 2 500 Hz.

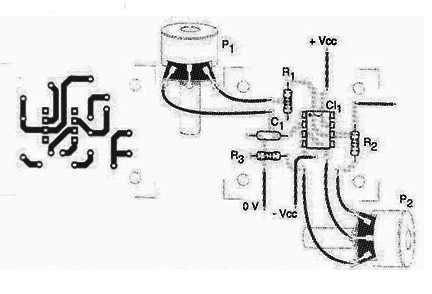

Uma placa de circuito impresso para o segundo circuito é mostrada na figura 3.








Para amplificadores operacionais como o 741 a alimentação pode ser feita com fonte simétrica a partir de 6 V. Outros tipos podem operar com alimentações menores.

A frequência máxima que este circuito pode gerar está em torno de 1 MHz.



(circuito 1)

CI-1 – 741 ou equivalente – amplificador operacional

R – 100 kΩ – resistor (ver texto)

C – 10 nF – capacitor cerâmico ou poliéster – ver texto

R1, R2 – 100 k Ω – resistores



Diversos:

Placa de circuito impresso, fonte de alimentação simétrica, fios, solda, etc.



(circuito 2)

CI-1 – 741 ou equivalente – amplificador operacional

R1 – 10 k Ω x 1/8 W – resistor

R2 – 100 k Ω x 1/8 W – resistor

R3 – 10 k Ω x 1/8 W – resistor

P1, P2 – 100 k Ω - potenciômetro

C1- 22 nF – capacitor cerâmico ou poliéster



Diversos:

Placa de circuito impresso, fonte de alimentação simétrica, fios, solda, etc.
