Metralhadora (MIN255)

Este circuito produz o som de disparo de uma metralhadora, com menor intensidade é claro, e sem disparar qualquer tipo de projétil. Uma sugestão é utilizar o circuito em efeitos sonoros para gravações, peças teatrais ou demonstrações.

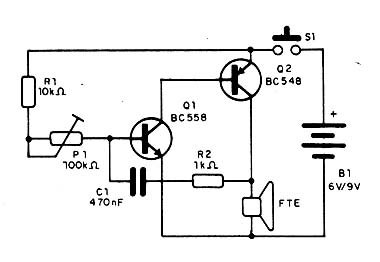

O circuito é alimentado por pilhas e o trimpot P1 serve para ajustar a velocidade dos disparos de modo a se obter maior realismo possível. Para maior intensidade sonora será interessante usar um alto-falante de bom rendimento. Na figura 1 temos o diagrama completo do aparelho.

Figura 1- Diagrama da metralhadora de brinquedo

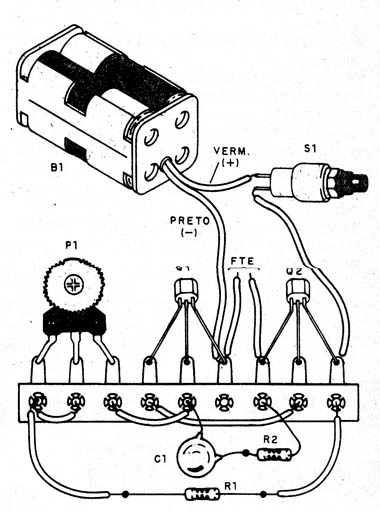

Na figura 2 damos a disposição dos componentes numa ponte de terminais.

Figura 2 - Montagem numa ponte de terminais

Os transistores admitem equivalentes e para maior intensidade de som pode ser usada bateria de 9 V, mas sua durabilidade não será grande, dado o consumo do aparelho.

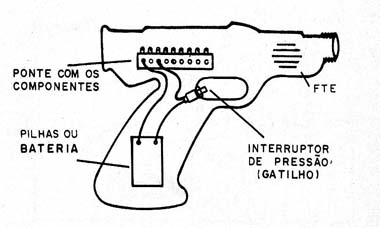

Na figura 3 temos uma sugestão de instalação numa metralhadora de brinquedo.

Figura 3 - Montando uma metralhadora de brinquedo

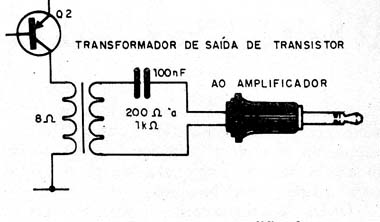

Uma possibilidade interessante consiste em se usar o circuito para efeitos de maior intensidade ligando sua saída à entrada de um amplificador. Isso pode ser feito conforme mostra a figura 4.

Figura 4 - Usando um amplificador externo

Neste circuito o transformador é do tipo de saída encontrado em antigos rádios transistorizados.
