Eis uma experiência de eletromagnetismo muito simples que pode ser realizada com material comum, como pregos, fios esmaltados, pedaços de lata etc. Pela sua simplicidade constitui-se num ótimo trabalho para feiras de ciências em escolas.
O projeto é simples e seu efeito bem visível: quando apertamos o interruptor de pressão uma lâmina é atraída, atirando longe uma bolinha de papel, isopor ou mesmo um grão de feijão.
O aparelho funciona tanto como uma “atiradeira eletromagnética”, como demonstrativo do efeito do eletromagnetismo,
A experiência, no caso de um trabalho escolar, deve ser acompanhada de explicações sobre o efeito magnético da corrente elétrica, que podem ser resumidas como segue.
Princípio de Funcionamento
Uma corrente elétrica, ao circular por um fio, cria em sua volta um campo magnético. Podemos reforçar este campo magnético enrolando o fio na for-
ma de uma bobina.
Desta forma, o campo se concentra no interior da bobina que, se conter um material ferroso como, por exemplo, um prego, o magnetiza, transformando-o num imã.
A capacidade de atração deste ímã dependerá somente da corrente elétrica, o que quer dizer que ele só atrai objetos enquanto houver corrente circulando.
Quando a corrente é' interrompida, o ímã perde toda sua capacidade de atração.
Colocando nas proximidades uma lâmina metálica, ela pode ser atraída
fortemente quando estabelecermos a corrente e, com isso, atirar longe uma bolinha de isopor.
MONTAGEM

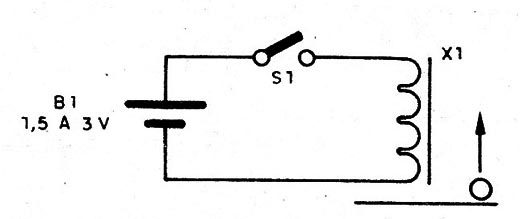

Na figura 1 temos o diagrama do aparelho.

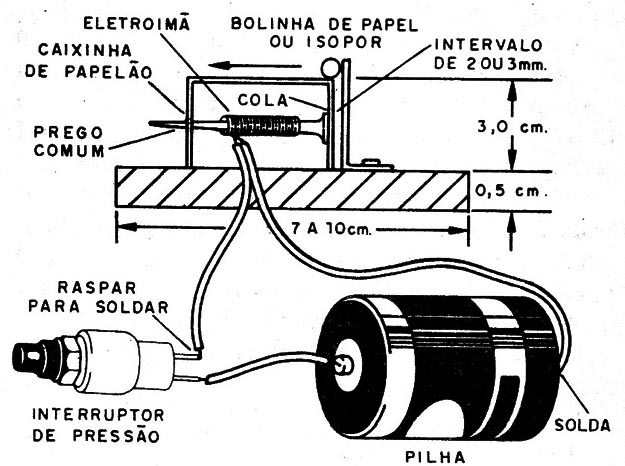

Na figura 2 temos o aspecto real da montagem.
No prego enrolamos de 200 a 500 voltas de fio esmaltado bem fino. O suporte para o ímã é feito de papelão e a lâmina é um pedaço de lata de conserva comum cortado em tira e depois dobrado na forma indicada no desenho.
Observe a presença de um pequeno intervalo, de 2 a 3mm, entre a lâmina e a cabeça do prego.
Este espaço é importante para que possa haver sua movimentação no momento da atração.
Para a soldagem dos fios esmaltados do eletroímã (prego) na pilha e no interruptor suas pontas devem ser bem raspadas.
OPERAÇÃO
Apertando o interruptor de pressão a lâmina deve vergar-se, batendo na cabeça do prego. Uma bolinha colocada na posição indicada deve ser atirada longe.
Se não houver força no movimento ou a lâmina não for atraída o suficiente, aproxime-a mais do prego, ou então enrole novamente a bobina no prego com
mais voltas de fio.
Se mesmo assim não houver atração, verifique se o fio esmaltado está bem raspado no ponto de soldagem.
Obs.: não deixe o interruptor pressionado mais do que alguns segundos, pois pode haver aquecimento do eletroímã e desgaste rápido da(s) pilha(s).
X1 - eletroímã em prego - ver texto
B1 - 1,5 a 6V - 1 a 4 pilhas grandes
S1 - interruptor de pressão ou simples
Diversos:
Base de madeira, prego, fio esmaltado, papelão, Iatinha, etc.
