Já descrevemos em nosso site e em nossas publicações diversas versões do jogo do nervo-teste em que o jogador deve passar uma argola por um fio tortuoso sem encostar. Esta versão é diferente, pois usa um motor para acionar o arame dando uma emoção diferente ao jogo.
Quando a argola toca no arame, neste conhecido jogo, um motor é acionado por um instante movimentando o arame e fazendo com que o conjunto fique “maluco”, tornando difícil continuar.
O que temos é uma argola e um arame tortuoso preso ao motor. Quando a argola toca no arame, o motor é acionado por um certo tempo, dado pela presença de um capacitor.
Qualquer pequeno motor de corrente contínua pode ser utilizado neste projeto.

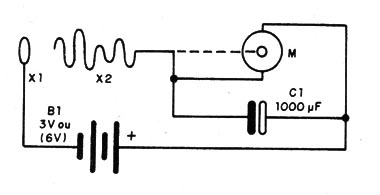

Na figura 1 temos o diagrama completo do aparelho.

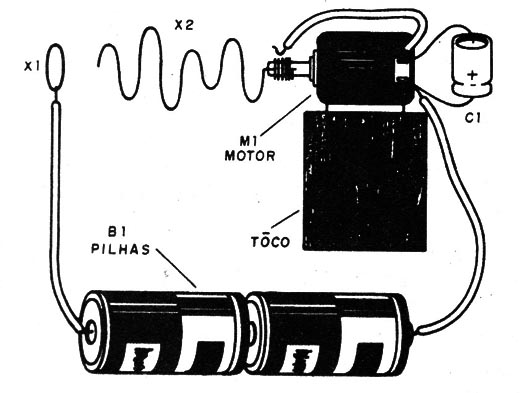

A montagem é muito simples, conforme podemos ver pela figura 2.
O número de pilhas depende do motor usado, sendo normalmente suficiente utilizar duas delas.
Observe o contato do motor junto ao eixo de modo a garantir que ele funcione ao se tocar no arame tortuoso.
O capacitor pode ter valores entre 470 µF e 2 200 µF.
Monte o conjunto numa base firme para que ele não vibre quando for acionado.
M – Motor de corrente contínua
B1 – 2 ou 4 pilhas pequenas
C1 – 1 000 µF – capacitor eletrolítico
X1, X2 – Argola e arame tortuoso
Diversos:
Fios, solda, suporte de pilhas (opcional), etc.
