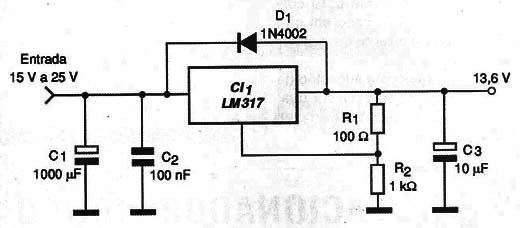

O circuito mostrado na figura 1 é ideal para se obter uma tensão regulada de 13,6 V para alimentação na bancada de equipamentos de uso móvel, normalmente operando com baterias automotivas.
A corrente máxima de saída é de 1,5 A, determinada pelo circuito integrado LM317. O circuito integrado deve ser montado num bom radiador de calor.
Os capacitores eletrolíticos devem ter tensões de trabalho de pelo menos 25 V. Será conveniente proteger a entrada do circuito através de um fusível.
A precisão da tensão de saída vai depender da precisão dos resistores R1 e R2.

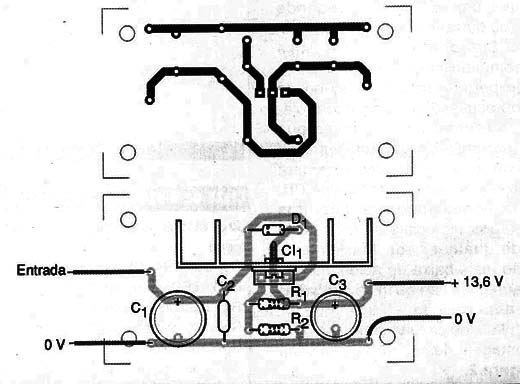

Na figura 2 temos a placa de circuito impresso para implementação deste regulador de tensão.
CI-1 – LM317 T – circuito integrado regulador de tensão
D1 – 1N4002 – diodo de silício
R1 – 100 Ω x ½ W – resistor
R2 – 1 kΩ x 1/8 W – resistor
C1 – 1 000 µF x 25 V – capacitor eletrolítico
C2 – 100 nF – capacitor cerâmico
C3 – 10 µF x 16 V – capacitor eletrolítico
Diversos:
Placa de circuito impresso, radiador de calor, fios, solda, etc.
