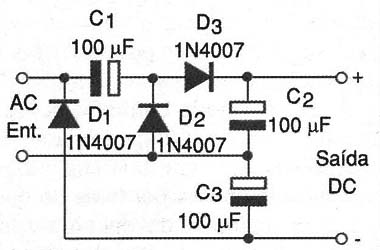

O circuito mostrado na figura 1 é comum em muitos equipamentos eletrônicos de consumo.
Ele gera, a partir da rede de 110 V uma tensão de saída que corresponde a aproximadamente 450 V sem carga.
Este valor corresponde a aproximadamente o triplo da tensão de pico da entrada.
A corrente máxima depende dos valores dos capacitores e está em torno de algumas dezenas de miliampères.
À medida que mais corrente for exigida do circuito, sua tensão cai proporcionalmente.
Os capacitores devem ter uma tensão de trabalho de pelo menos 2 vezes a tensão de entrada.
Os diodos podem ser os 1N4007 ou equivalentes.
Observe que este circuito não é isolado da rede de energia e por este motivo qualquer contacto com suas partes é perigoso.

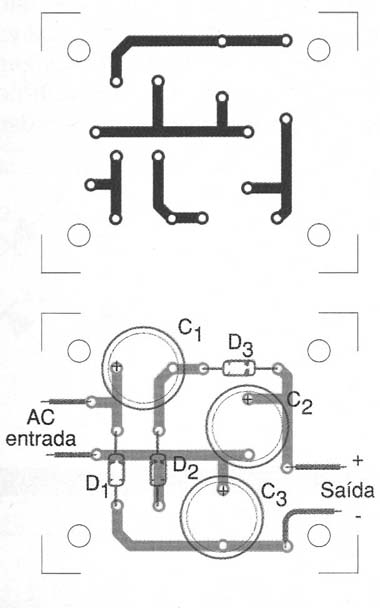

Na figura 2 temos uma sugestão de placa de circuito impresso para implementação deste triplicador de tensão.
D1 a D3 – 1N4007 – diodos de silício
C1 a C3 – 100 µF x 250 V – capacitores eletrolíticos
Diversos:
Cabo de entrada, placa de circuito impresso, fios, solda, etc.
