Usando um regulador de tensão integrado como referência, podemos controlar diversos transistores de potência do tipo 2N3055 e com isso obter uma saída estável de alta tensão.
Para uma saída de 13,6 V esse tipo de fonte torna-se ideal para alimentar equipamentos móveis de comunicação como transceptores de VHF e UHF de uso automotivo, numa bancada de reparos ou ainda para uso fixo.

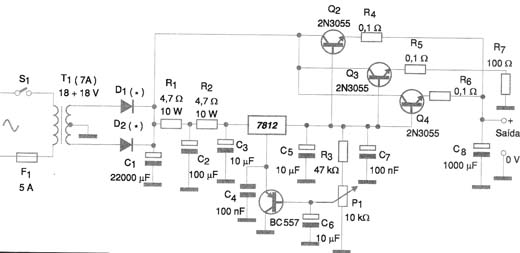

O circuito que mostramos na figura 1 usa dois transistores 2N3055 cada qual controlando uma corrente de 2,5 A o que dá um valor máximo de saída de 7,5 A.
Se o leitor precisar de menos corrente, pode usar apenas um ou dois 2N3055.
Observe que no emissor de cada transistor usamos um resistor de fio de baixo valor.
A finalidade desse resistor é garantir que a corrente se divida igualmente entre todos os transistores, já que na condução eles apresentam resistência diferentes.
Sem eles a corrente se dividiria de forma desigual, podendo sobrecarregar um dos transistores que então queimaria.
Na montagem desse tipo de fonte, o principal cuidado é usar fios de espessura apropriada à intensidade da corrente que deve ser conduzida.

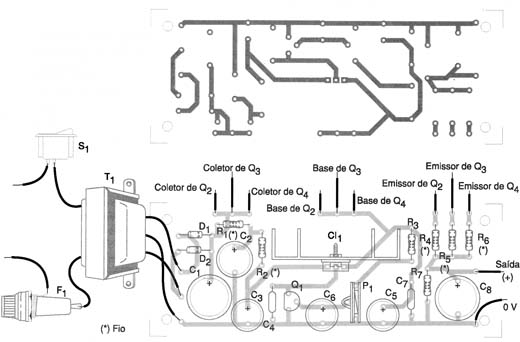

Na figura 2 mostramos o layout da montagem, observando-se que a maioria dos componentes é externo à pequena placa de circuito impresso que tem o CI de referência.
Será conveniente proteger o circuito por fusíveis tanto na entrada como na saída.
Também é importante observar que os transistores de potência devem ser dotados de excelentes radiadores de calor.
O circuito integrado 7812 também precisa ser montado num radiador de calor.
Os resistores de 0,1 Ω e de 4,7 Ω devem ser de fio.
No trimpot pode-se ajustar a tensão de saída para valores entre 12 e 13,6 V aproximadamente.
CI-1 - 7812 - circuito integrado, regulador de tensão
D1, D2 - 50 V x 10 A - diodos retificadores
Q1 - BC557 - transistor PNP de uso geral
Q2, Q3, Q4 - 2N3055 - transistor NPN de potência
T1 - Transformador com primário de acordo com a rede local - secundário de 18 + 18 V com a corrente máxima desejada na saída
F1 - 5 A - fusível
S1 - Interruptor simples
C1 - 22 µF x 40 µF - capacitor eletrolítico
C2 - 100 µF x 25 V - capacitor eletrolítico
C3, C5 - 10 µF x 25 V - capacitor eletrolítico
C4, C7 - 100 nF - capacitor cerâmico
C6 - 10 µF x 12 V - capacitor eletrolítico
C8 - 1 000 µF x 16 V - capacitor eletrolítico
R1, R2 - 4,7 Ω x 10 W - resistores de fio
R3 - 47 k Ω x 1/8 W - resistor
R4, R5, R6 - 0,1 Ω x 2 W - resistores de fio
R7 - 100 Ω 1 W - resistor
P1 - 10 k Ω - trimpot
Diversos:
Placa de circuito impresso, radiadores de calor para os transistores, caixa para montagem, fios, solda, etc.
