Este circuito tem por finalidade alimentar aparelhos e circuitos de 0 a 6 V com correntes até uns 250 mA, sem problemas. O ajuste da tensão de saída é feito por um potenciômetro de fio (não use de outro tipo) e a filtragem obtida através de um capacitor de 1 000 µF. O circuito não tem regulagem automática.
Poderemos alimentar os projetos de menor potência, pequenos rádios e calculadoras e outros aparelhos menos críticos.
O transformador deve ter enrolamento primário de acordo com a rede de energia (110 V ou 220 V) e secundário de 6+ 6 V com uma corrente entre 100 e 250 mA.
A tensão de trabalho do capacitor eletrolítico deve ser de 12 V ou mais e o resistor R1 é d 1 ou 2 W. Os diodos devem ter uma tensão de trabalho de pelo menos 50 V.
Montagem

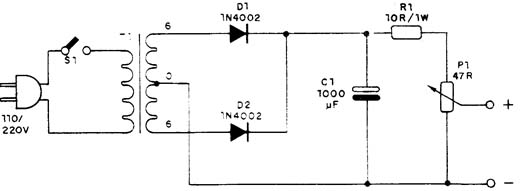

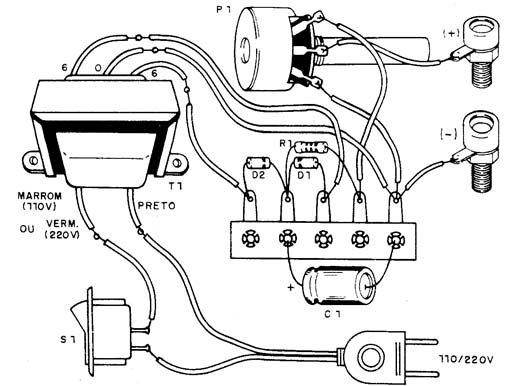

Na figura 1 temos o diagrama completo da fonte e na figura 2 sua montagem em ponte de terminais. É recomendável usar uma caixa para a montagem.
Os bornes de saída devem ser vermelho (+) e preto (-) para identificação da polaridade. A chave S1 é um interruptor simples, servindo para ligar e desligar a fonte.
D1, D2 - 1N4002 ou equivalente - diodos de silício
C1- 1 000 µF - capacitor eletrolítico (12 V ou 16 V)
R1- 10 ? x 1 W - resistor
P1- 47 ? - potenciômetro de fio
T1 - Transformador - ver texto
S1 - Interruptor simples
Diversos:
Cabo de alimentação, caixa para montagem, ponte de terminais, bornes, botão para o potenciômetro, fios, solda, etc.
