Experimentos em aulas de físicas ou ainda demonstrações em feiras de ciências usando capacitores carregados são interessantes. Um eletrolítico de alta tensão dá belos estalos na descarga ou ainda acende por um bom tempo uma lâmpada neon em série com um resistor de 1 M ?.
Sua descarga também pode ser observada em um multímetro em série com um resistor de 10k a 100k. E, com capacitores de poliéster de 100 nF a 470 nF pode-se dar alguns choques nos curiosos ou alunos para demonstrar a descarga do capacitor.
O circuito apresentado deve ser manuseado com cautela, pois não é isolado da rede de energia. Somente o professor deve fazer a carga do capacitor. Toques acidentais nas partes expostas causam fortes choques. Para a rede de 220 V use um diodo 1N4007.
Capacitores eletrolíticos de 2 µF a 16 µF com tensões de trabalho de pelo menos 200 V se a rede for de 110 V e 400 V se a rede for de 220 V podem ser usados nos experimentos.
Na figura 1 temos o diagrama do carregador de capacitores.

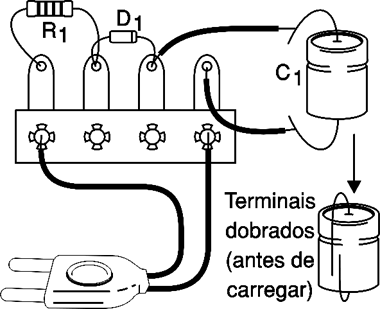

Na figura 2 temos a disposição dos componentes numa ponte de terminais. Instale o conjunto numa caixa plástica para maior segurança.
D1 - 1N4004 (110 V) ou 1N4007 (220 V) - diodo de silício
R1 - 1 k ? x 5 W- resistor de fio
C1- Capacitor de 100 nF a 470 nF- para pequenas cargas ou eletrolíticos maiores, com muito cuidado.
O livro Projetos Eletrônicos Para Ensinar Física e Ciências de Newton C. Braga contém muitos projetos como este.
